Производитель кабеля OPGW
Кабель OPGW
Надежные решения OPGW для высоковольтной передачи
Разработано для защиты от молний и стабильной связи на линиях напряжением 110–500 кВ. Соответствует строгим стандартам IEC/IEEE.
Абптель, как ведущий производитель ГТОВ (Оптический заземляющий провод) кабели, специализируется на предоставлении прочных и надежных решений для высоковольтные линии электропередачи. Наши кабели OPGW производятся на нашем современном заводе в Китае, соблюдая IEC и IEEE стандартам для обеспечения оптимальной производительности и долговечности.
Что такое OPGW?
OPGW — это композитный кабель Содержит как оптические волокна, так и заземляющие проводники. Устанавливается на верхней части воздушных линий электропередачи для щит от молнии и обеспечить оптоволоконная связь Каналы. Эта двойная функциональность делает OPGW экономически эффективным решением для коммунальные компании, электрические сети и операторы связи ищем интегрированную передачу электроэнергии и данных.
Кабели OPGW обычно имеют количество волокон в диапазоне от от 6 до 144 волокон. Кабель внешний металлический слой Служит заземлителем, обеспечивая высокую механическую прочность и молниезащиту. Идеально подходит для суровые условия и долгосрочный установок.
Упрощенное поперечное сечение кабеля OPGW
Поперечное сечение оптоволоконного кабеля, на котором видны как металлические жилы, так и внутренние оптические волокна.

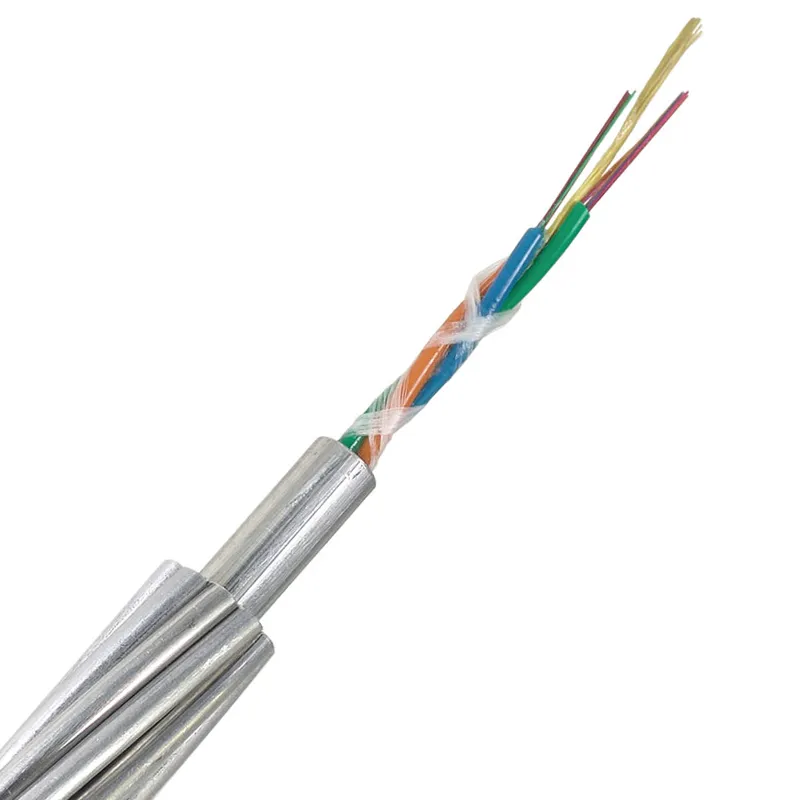

Оптоволоконный композитный воздушный грозозащитный трос (OPGW)
Оптоволоконный композитный воздушный грозозащитный трос (OPGW) — это воздушный грозозащитный трос, содержащий оптическое волокно.
Оптический кабель Opgw. Оптоволоконный кабель. Сертификация ISO, SGS.
Кабель OPGW подходит для прокладки на новых линиях электропередач с двойной функцией заземляющего провода и провода связи.
12-96-жильный оптоволоконный композитный грозозащитный провод
Премиальный завод OPGW: композитный оптический кабель с сердечником 12-96
Электрический оптический кабель OPGW, композитный силовой кабель с оптоволокном 12-96 жил
Волоконно-оптический кабель OPGW с центральной трубкой из нержавеющей стали, алюминиевый одномодовый, 24-жильный

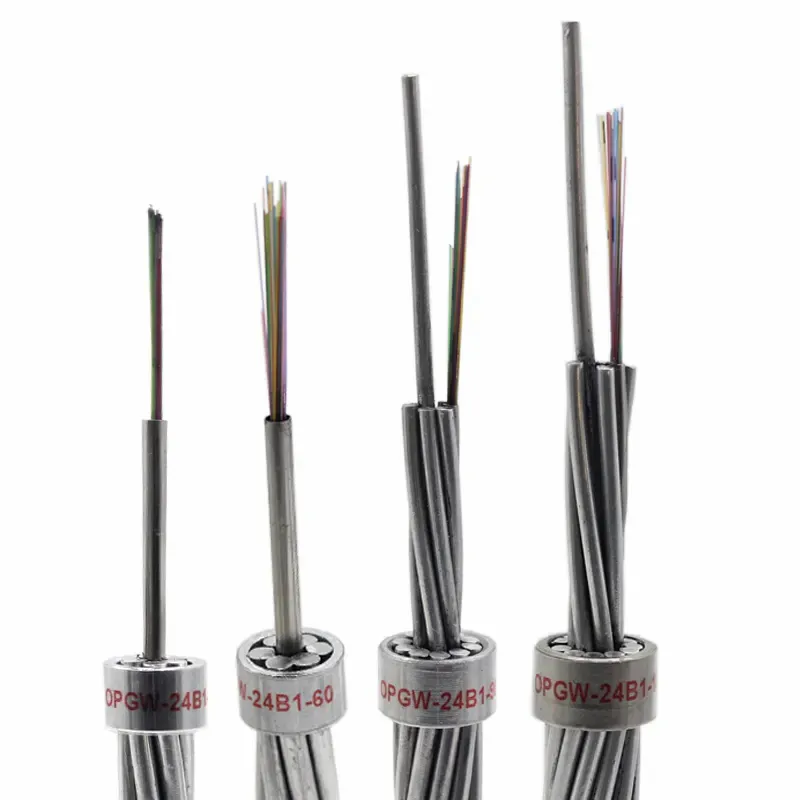

Силовой воздушный провод 24/48-жильный оптоволоконный кабель OPGW одномодовый G652d
Высококачественный силовой воздушный провод 24/48-жильный волоконно-оптический кабель OPGW одномодовый G652d

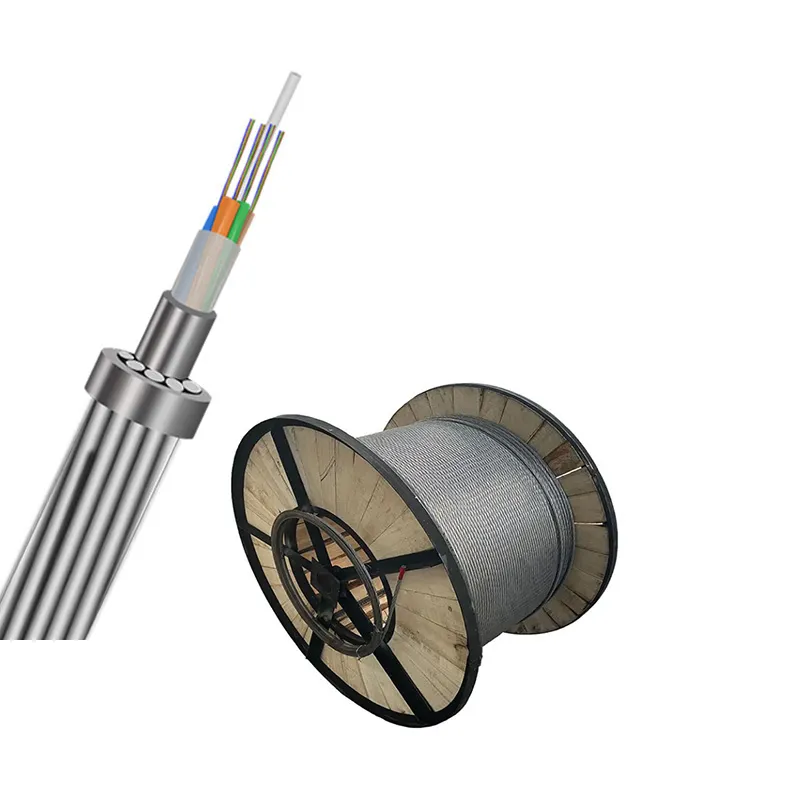

12-96 сердечников, центральная трубка из нержавеющей стали с алюминиевым покрытием
Центральная стальная трубка с алюминиевым покрытием окружена одинарными или двойными слоями стальной проволоки, плакированной алюминием (ACS).
Кабель OPGW с алюминиевой оболочкой из ПБТ-трубки
Оптический заземляющий провод со свободной трубкой (OPGW) из ПБТ окружен одинарными или двойными слоями стальных проволок, плакированных алюминием (ACS), или смесью проводов ACS и алюминиевого сплава.
Воздушные линии электропередач, 24-жильный оптоволоконный кабель G652D OPGW
Оптический заземляющий провод AlumaCore OPGW-кабель 24-жильный одномодовый G652D для воздушных линий электропередач
ЗАПРОСИТЬ ЦЕНУ ДЛЯ БОЛЕЕ ПОДРОБНОЙ ИНФОРМАЦИИ
Все, что вам нужно знать о OPGW
Наши кабели OPGW сочетают в себе оптические волокна и металлическое заземление в единой конструкции. Они разработаны для замены традиционных воздушных грозозащитных тросов, добавляя оптоволоконная связь возможности при сохранении молниезащита и заземление тока короткого замыкания для линий электропередачи.
Типы волокон:
- G.652: Стандартное одномодовое волокно с низким затуханием, подходящее для большинства коммуникационных задач.
- G.655: Волокно с низкой дисперсией для высокоскоростных приложений на больших расстояниях.
Количество волокон:
Доступна с от 6 до 144 волокон на кабель. Выберите количество волокон, соответствующее вашему емкость сети и будущее расширение запросам наших потенциальных клиентов.
Металлические провода и сплавные пряди:
Кабели OPGW обычно включают в себя сталь, плакированная алюминием or алюминиевый сплав провода для механическая сила и электрическая проводимость. Это гарантирует, что оба надежное заземление и надежная структурная поддержка.
Производительность волокна
Характеристики кабеля
| Параметр | Описание |
|---|---|
| Разрушающая нагрузка | До 200 кН (зависит от конструкции кабеля и типа жилы) |
| Емкость короткого замыкания | Разработано для работы с токами короткого замыкания в течение определенных длительностей |
| Затухание | – ~0.35 дБ/км на 1310 нм – ~0.22 дБ/км на 1550 нм |
| Диапазон температур | – -40 ° C до + 85 ° C (доступен расширенный ассортимент) |
Механические и электрические характеристики
- Высокая прочность на растяжение: Кабель может поддерживать себя на больших пролетах и выдерживать большие ледовые и ветровые нагрузки.
- Функция заземления: Обеспечивает непрерывный путь щита при ударах молнии, отводя импульсный ток в землю.
- Простая интеграция: Заменяет существующий заземляющий провод без существенных изменений в конструкции опоры.
- Низкий провис и вибрация: Продуманная конструкция кабеля минимизирует механическое напряжение и обеспечивает длительный срок службы.
Конструкция и материалы OPGW
Центральный силовой член:
Один или несколько стальных или стеклопластиковых стержней для обеспечения пределом прочности и основная поддержка.
Оптоволоконный блок:
Волокна - это свободно размещены в буферных трубках, защищенных гель или сухой водоблокирующий для предотвращения повреждения от влаги.
Скрутка проводов:
Сталь, плакированная алюминием or алюминиевый сплав Провода скручены вокруг центрального сердечника. Такая конструкция обеспечивает молниезащита, механическая сила и текущая пропускная способность во время неисправностей.
Внешний слой:
A гладкий, однородный Внешняя поверхность помогает уменьшить сопротивление ветра и ледовую нагрузку.
Механические характеристики
Предел прочности на разрыв:
- Диапазон обычно составляет от от 40 кН до 200 кН на основе требований к конструкции и пролету.
- Высокая механическая прочность для длинные пролеты и суровые погодные условия.
Устойчивость к ударам и сдавливанию:
- Металлическая оболочка и многожильные провода защищают волокна от повреждений, вызванных сжатием или изгибом.
- Испытано на устойчивость к ударам, возникающим при строительстве.
Тепловой рейтинг:
- Ток короткого замыкания Номинальная мощность гарантирует, что кабель сможет выдерживать токи короткого замыкания без ущерба для волокон или механической целостности кабеля.
Что следует учитывать при покупке кабелей OPGW
При покупке волоконно-оптических кабелей ADSS (полностью диэлектрических самонесущих) следует учитывать несколько ключевых факторов, чтобы гарантировать соответствие продукта вашим конкретным требованиям. Здесь мы расскажем о важных факторах, которые следует учитывать при выборе подходящих кабелей ADSS, соответствующих потребностям вашего проекта:
Условия окружающей среды и линии
- Уровень напряжения: Убедитесь, что конструкция OPGW соответствует вашему напряжение передачи (например, 110 кВ, 220 кВ, 500 кВ).
- Длина пролета: Кабель должен выдерживать максимальный пролет между башнями при различных условиях нагрузки.
- Климатические факторы: Лед, ветер, перепады температур — все это может повлиять на выбор кабеля.
Нормативные и проектные требования
- Стандарты коммунальных услуг: Каждая коммунальная служба может иметь свою собственную Спецификации OPGW, сертификации и процессы предварительной квалификации.
- Длительность тока короткого замыкания: Кабель должен безопасно проводить ток короткого замыкания в течение указанного времени.
- Соответствие требованиям: Все кабели Abptel OPGW соответствуют IEC, IEEE и ISO стандарты.
Контроль качества и испытания кабеля OPGW
- Оптическая производительность: Тесты затухания и пропускной способности для каждого волокна.
- Механическая сила: Испытания на растяжение, сжатие и вибрацию для проверки целостности кабеля.
- Электрическая проводимость: Оценка токов короткого замыкания и путей заземления.
- Экологическое моделирование: Испытания на устойчивость к циклическим изменениям температуры и влажности в суровых климатических условиях.
Мы предоставляем подробные отчеты испытаний по запросу, гарантируя полную прозрачность требований вашего проекта.
Другие вопросы при покупке кабелей ADSS
Кабель OPGW
- Универсальное решение: Обеспечивает как защиту заземления, так и оптоволоконную связь в одиночный кабель.
- Высокая надежность: Металлические слои защищают кабель от молния и электрические неисправности защищая при этом внутренние волокна.
- Длительный срок службы: Прочная конструкция, подходящая для высокое напряжение и экстремальные экологические условиях.
Кабель OPGW
Преимущества OPGW:
- Интегрированный заземляющий провод: Заменяет существующий экранированный провод, добавляя волокно без дополнительных линий.
- Превосходная защита от молний: Металлическая облицовка и броня эффективно защищают от ударов молнии.
- Более высокая механическая прочность: Разработаны для выдерживания более серьезных механических нагрузок в высоковольтных коридорах.
Преимущества ADSS:
- Полностью диэлектрический: отсутствие металла, а значит, отсутствие риска возникновения наведенных токов — упрощение установки в определенных сценариях.
- Небольшой вес: Более простое и быстрое развертывание в случаях, когда замена заземляющего провода невозможна.
