Описание
Один терминал. Любой сценарий.
Проблема: Для разных зон развертывания требуется разная плотность размещения. На сельском столбе может потребоваться всего 4 порта, в то время как на углу пригородной улицы — 12. Закупка оборудования разных марок для каждого из них — настоящий кошмар.

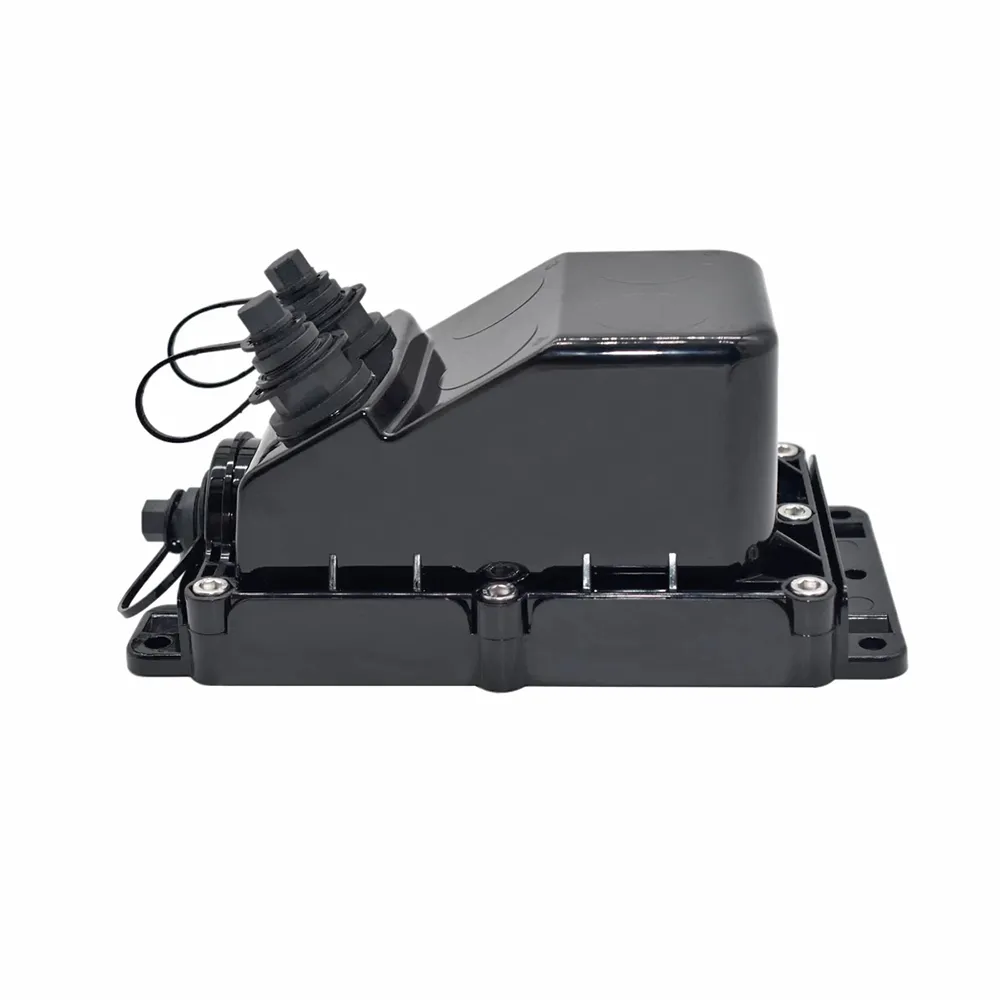

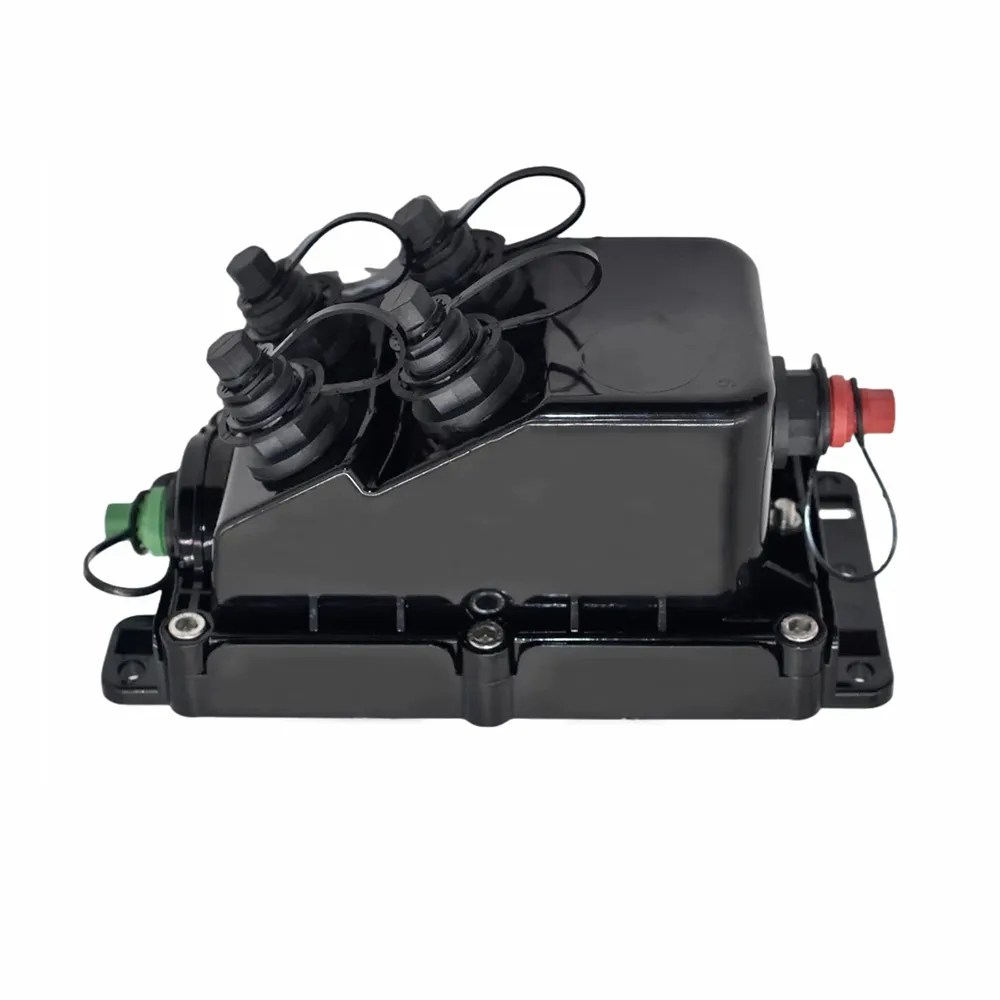

Решение ABPTEL: Наши Серия МСТ охватывает все сценарии с помощью единой, унифицированной платформы. От компактного 4-портовый мини-порт к высокой плотности 12-портовый концентраторВсе устройства обладают одинаковой степенью защиты IP68 и совместимостью с технологией Plug-and-Play OptiTap®.
Разработано для скорости и масштабируемости.
1. Логика разветвителя против сквозной логики
С разделителем (1:4 / 1:8): Наилучший вариант для точек распределения. Один фидерный кабель на входе, множество ответвлений на выходе. Сокращает расход волокна в основном кольце.
Сквозной режим (без разветвителя): Идеально подходит для индексации волокон. Каждый внешний порт напрямую соответствует одному из волокон в ответвлении кабеля.
2. 100% совместимость с OptiTap®

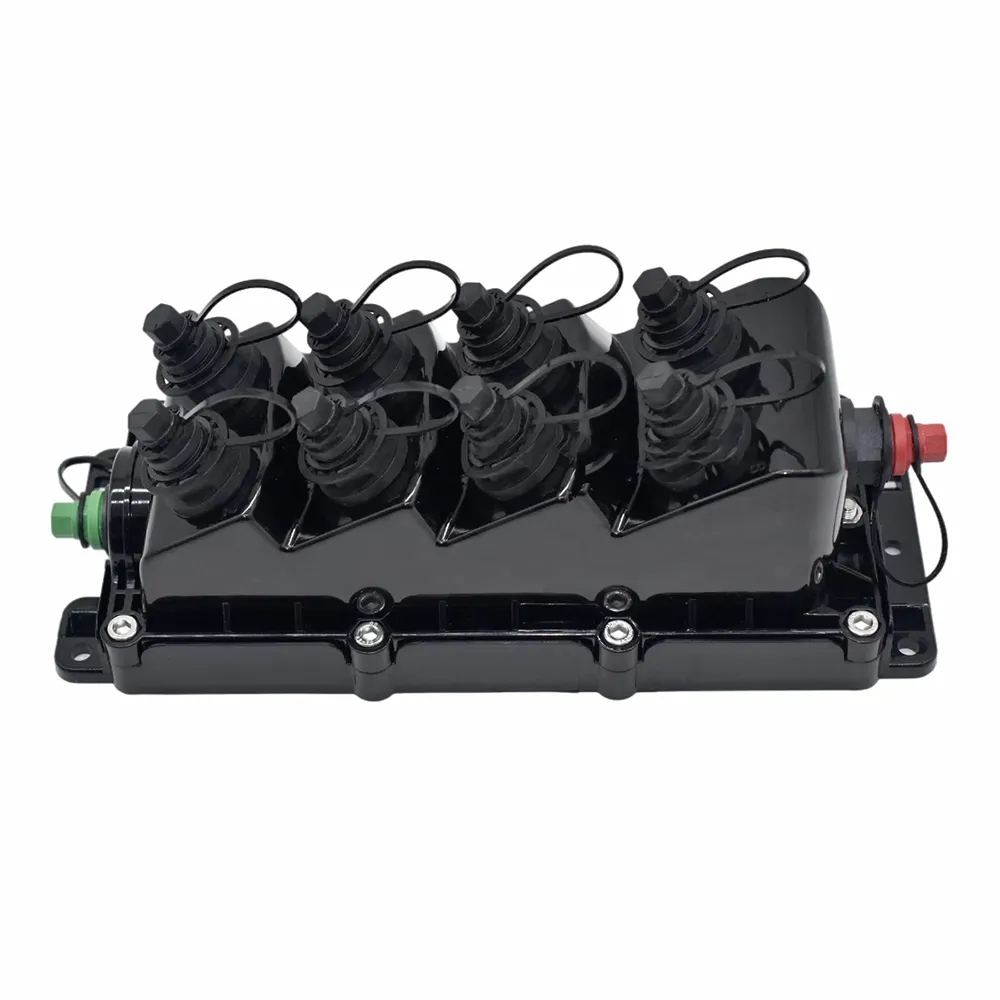

Характеристики соответствуют отраслевым стандартам. Закалённый SC/APC (H-образный разъем) порты. Полная совместимость с ответвлениями Corning OptiTap® и клеммами CommScope. Отсутствие привязки к конкретному узлу.
3. Заводская герметизация IP68
Каждое подразделение проходит строгую проверку. Испытание на герметичность и погружение в водуРассчитан на погружение в воду на глубину до 3 метров в течение 7 дней. Идеально подходит для канализационных люков или смотровых колодцев, подверженных наводнениям.
4. Гибкие короткие хвостовые части
Поставляется с установленным на заводе плоским спойлером SST. Доступен в следующих вариантах: диэлектрический (воздушный) или Тонируемый (версии для прямого захоронения).
Матрица выбора модели
| Модель | Порты | Вариант разветвителя | Типичная вносимая потеря | Области применения |
|---|---|---|---|---|
| MST-04 | 4 порты | 1:4 ПЛК / Нет | 7.5 дБ (с разветвителем) / 0.3 дБ (без разветвителя) | Сельские сбросы / Крепление на столб |
| MST-08 | 8 порты | 1:8 ПЛК / Нет | 10.8 дБ (с разветвителем) / 0.3 дБ (без разветвителя) | Уличное распределение |
| MST-12 | 12 порты | Только сквозное прохождение | 0.3 дБ (сквозной режим) | Центры высокой плотности |
Общие характеристики
| Внешний разъем | Закалённый SC/APC (зелёный) – IP68 |
| Внутреннее волокно | Corning SMF-28e Ultra (G.657.A1) |
| Укороченный кабель | SST Flat Drop (диэлектрический или тонируемый) |
| Рабочая температура | От -40 ° C до + 75 ° C (от -40 ° F до 167 ° F) |
| Монтажный комплект | Универсальный кронштейн (на стену/стойку/подставку) входит в комплект. |
| Соответствие требованиям | Telcordia GR-3120-CORE, GR-771-CORE, RoHS |
Часто задаваемые вопросы по инженерным вопросам
В: Можно ли соединить эти терминалы последовательно?
A: Да. Выберите модель «сквозной» с коротким ответвлением. Вы можете впаять это ответвление в основное оптоволоконное кольцо и разместить определенные волокна в каждом терминале (индексация волокон).
В: Входит ли в комплект монтажный кронштейн?
A: Да. Каждый светильник ABPTEL MST поставляется с универсальным комплектом монтажных кронштейнов, подходящих для установки на стену, столб или в смотровое отверстие, без дополнительной платы.
