Описание
Система ADSS с защитой от слежения для высоковольтных силовых коридоров
Стандартные кабели ADSS с полиэтиленовой оболочкой могут преждевременно повреждаться при прокладке в сильных электрических полях на высоковольтных опорах. среды 110 кВ/220 кВЗагрязнения (пыль, соляной туман, промышленные загрязнения) в сочетании с влагой могут создавать проводящие пути на поверхности кабеля. Это может привести к... электрическое отслеживание и дуговое разрядение сухой ленты, что приводит к постепенному сгоранию или обугливанию оболочки.

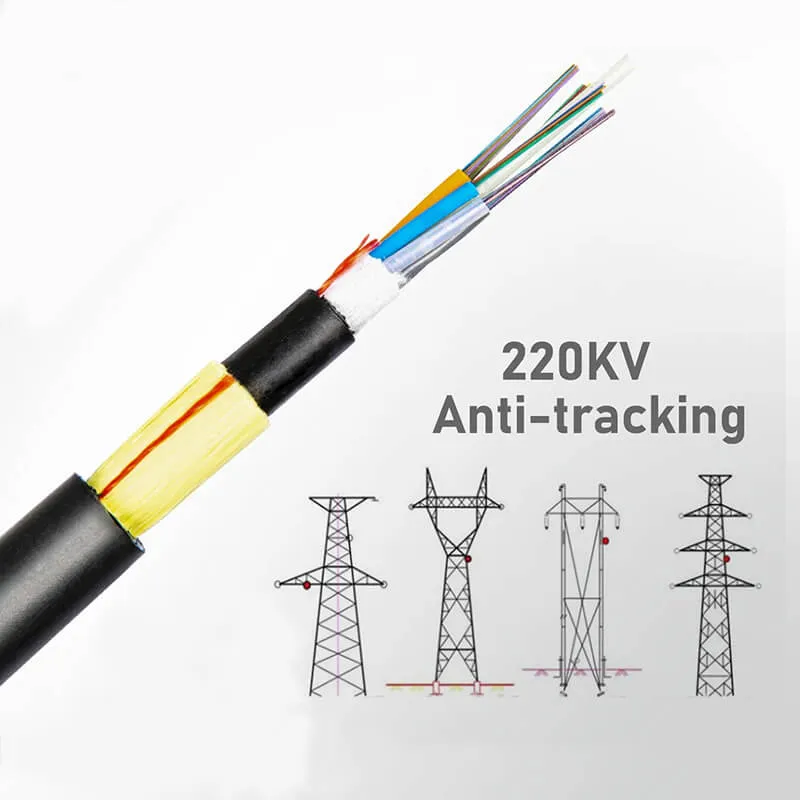

ABPTEL AT Jacket ADSS (Anti-Tracking Optical Cable) Он специально разработан для снижения этого риска. В нем используется специально разработанная формула. Внешняя оболочка из полимера АТ Разработан для противодействия электроэрозионной обработке, что значительно повышает безопасность и срок службы в зонах с высоким электрическим полем.
Что такое электрическое трекирование (дуговое разрядное разрядное разряд)?
Электрический ток трения возникает, когда ток утечки протекает по загрязненной/влажной поверхности кабеля. По мере неравномерного высыхания поверхности образуются «сухие полосы», и в этих сухих зазорах может возникать локальная дуга. Со временем многократные дуговые разряды могут прожечь обычную полиэтиленовую оболочку, что приведет к повреждению оболочки, проникновению воды, потере прочности и потенциальному прерыванию электроснабжения.
Почему стоит выбрать ABPTEL на Jacket ADSS?
- Противоскользящая оболочка снижает риск образования поверхностных дорожек и повреждений от искрения.
- Полностью диэлектрический (неметаллический) Строительные материалы обеспечивают безопасную прокладку линий электропередач.
- Span / RTS / MAT может быть спроектирован с учетом расстояния между башнями, условий трассы и механической нагрузки.
- Подходит для длительной эксплуатации в суровых условиях (загрязнение, влажность, воздействие УФ-излучения).
Примечание для инженеров (важно)
Эффективность защиты от отслеживания зависит от Потенциал пространства, геометрия башни, положение подвеса, уровень загрязнения воздуха, ветровая/ледяная нагрузка и способ установки.Компания ABPTEL может оказать помощь в выборе марки оболочки AT и параметров механической конструкции (RTS/MAT/пролет) в зависимости от параметров вашего маршрута.
Технические характеристики / Атрибуты
| Параметр | Параметр |
|---|---|
| Span (Рекомендуемый) | 100 м / 200 м / 300 м / 400 м / 500 м / 600 м (зависит от конструкции) |
| RTS (Номинальная прочность на растяжение) | 10 кН / 15 кН / 20 кН (типичные варианты); настраивается для каждого пролета и нагрузки |
| MAT (Максимально допустимое натяжение) | ≈40% RTS (типичная инженерная практика); настраиваемый |
| Тип кабеля | ADSS (полностью диэлектрический самонесущий) |
| Ключевой особенностью | Внешняя оболочка AT (антитрекинговая) |
| Класс рабочего напряжения | Линии электропередач 110 кВ / 220 кВ (зависит от места установки) |

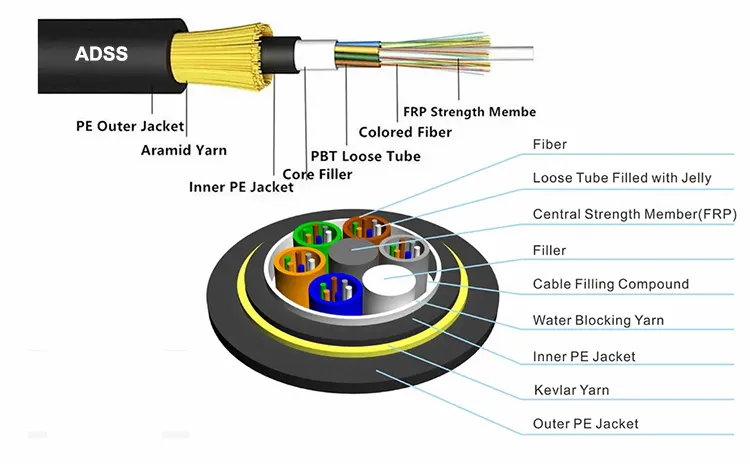

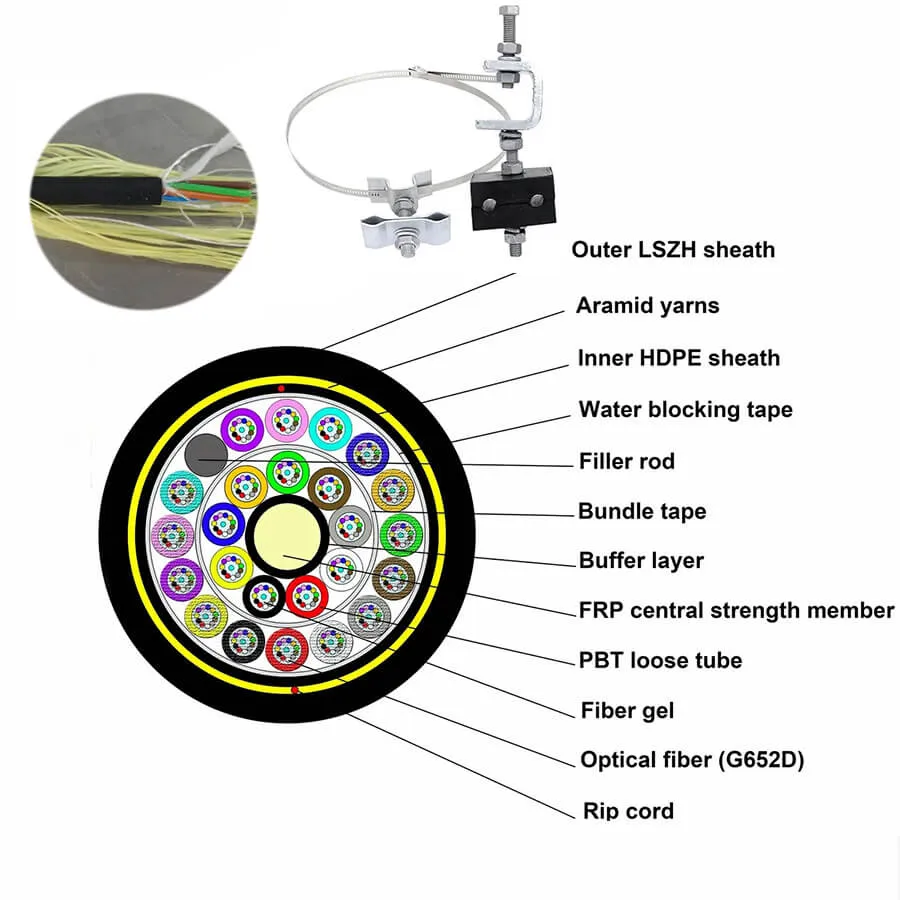

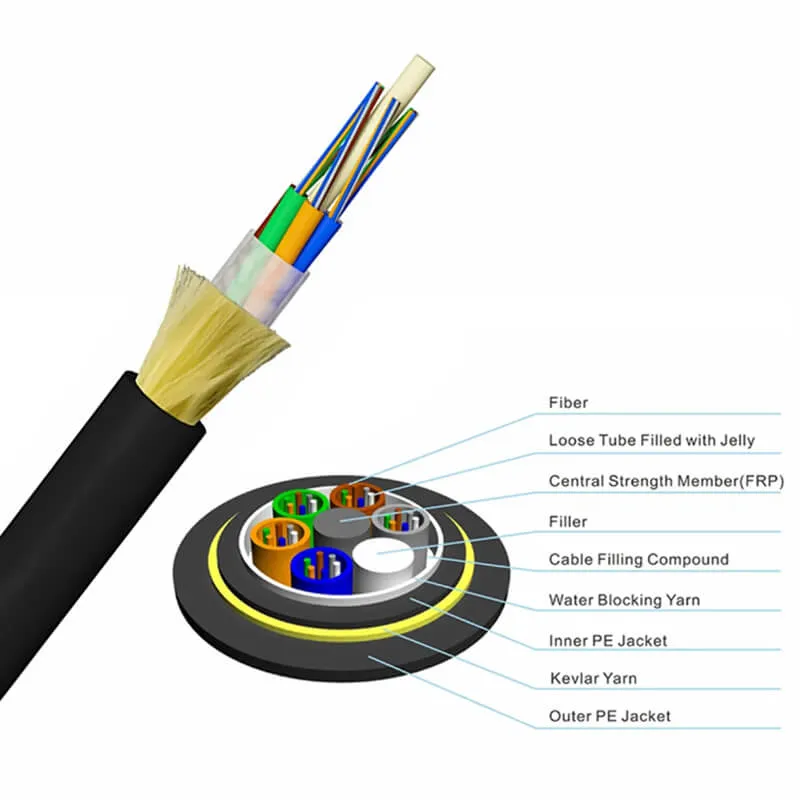

| Структура: | Центральный силовой элемент из стекловолокна + многожильная трубка + арамидная нить |
| Тип волокна (варианты) | G.652.D / G.657A1 / G.655 (другие варианты по желанию) |
| Количество волокон (опции) | Обычно встречается при температуре 12–144°F; более высокие значения доступны по замыслу производителя. |
| Блокировка воды | Тиксотропный гель + водоотталкивающая лента/пряжа (по желанию) |
| Внешняя куртка | АТ полимерная оболочка, устойчив к ультрафиолетовому излучению |
| Рабочая Температура | -40°C до +70°C (типично) |
| Установка | Воздушная самонесущая конструкция, без несущих тросов. |
| Соответствие требованиям (типичное) | IEC 60794, стандарты ITU-T для волоконно-оптических кабелей, RoHS (зависит от проекта) |
Ключевые преимущества
- Чехол AT с защитой от отслеживания: устойчив к электрической эрозии в зонах с высоким электрическим полем.
- Снижает риск возникновения дугового разряда при использовании сухого электрода: повышает целостность оболочки и долговременную надежность.
- Предназначен для опор линий электропередачи напряжением 110 кВ/220 кВ: подходит для работы в суровых условиях линий электропередачи.
- Настраиваемые параметры RTS/MAT/Span: спроектировано с учетом расстояния между башнями и климатических нагрузок.
- Полностью диэлектрическая конструкция: непроводящий, подходит для использования в коммунальном хозяйстве
- Водонепроницаемый сердечник трубки: Стабильная работа в условиях повышенной влажности и воздействия дождя.
Сценарии приложений
- Воздушные волоконно-оптические линии электропередачи для опор линий электропередачи 110 кВ/220 кВ
- Районы с высоким уровнем загрязнения / прибрежные / промышленные зоны (где риск отслеживания возрастает)
- Долгосрочные сети связи коммунальных предприятий, альтернативные маршруты OPGW
- Магистральные линии электропередачи, требующие повышения безопасности опорных конструкций.
CTA
Нужна рекомендация по выбору куртки для похода к вышке?
Обратитесь в ABPTEL, чтобы запросить Техническая документация в формате PDF и поделитесь своим пролет / тип опоры / уровень загрязнения / класс напряжения—Мы предложим конфигурацию RTS/MAT/pan.
