Soluzioni in fibra ad alta densità MPO e MTP per reti di telecomunicazioni e data center scalabili
Soluzioni di cablaggio in fibra MTP®/MPO: alta densità e bassa perdita
Progettato per una migrazione senza errori: US Conec MTP® e Corning® Fiber
Non mettere a rischio i tempi di attività del tuo data center con connettori MPO generici. ABPTEL utilizza esclusivamente Connettori MTP® PRO originali US Conec and Fibra Corning® ClearCurve® OM4/OS2.
I nostri bauli "Elite Grade" raggiungono un livello leader nel settore Perdita di inserzione 0.35 dB, assicurandoti di avere un budget ottico sufficiente per 100GSR4 and 400GSR8 implementazioni su larga scala.

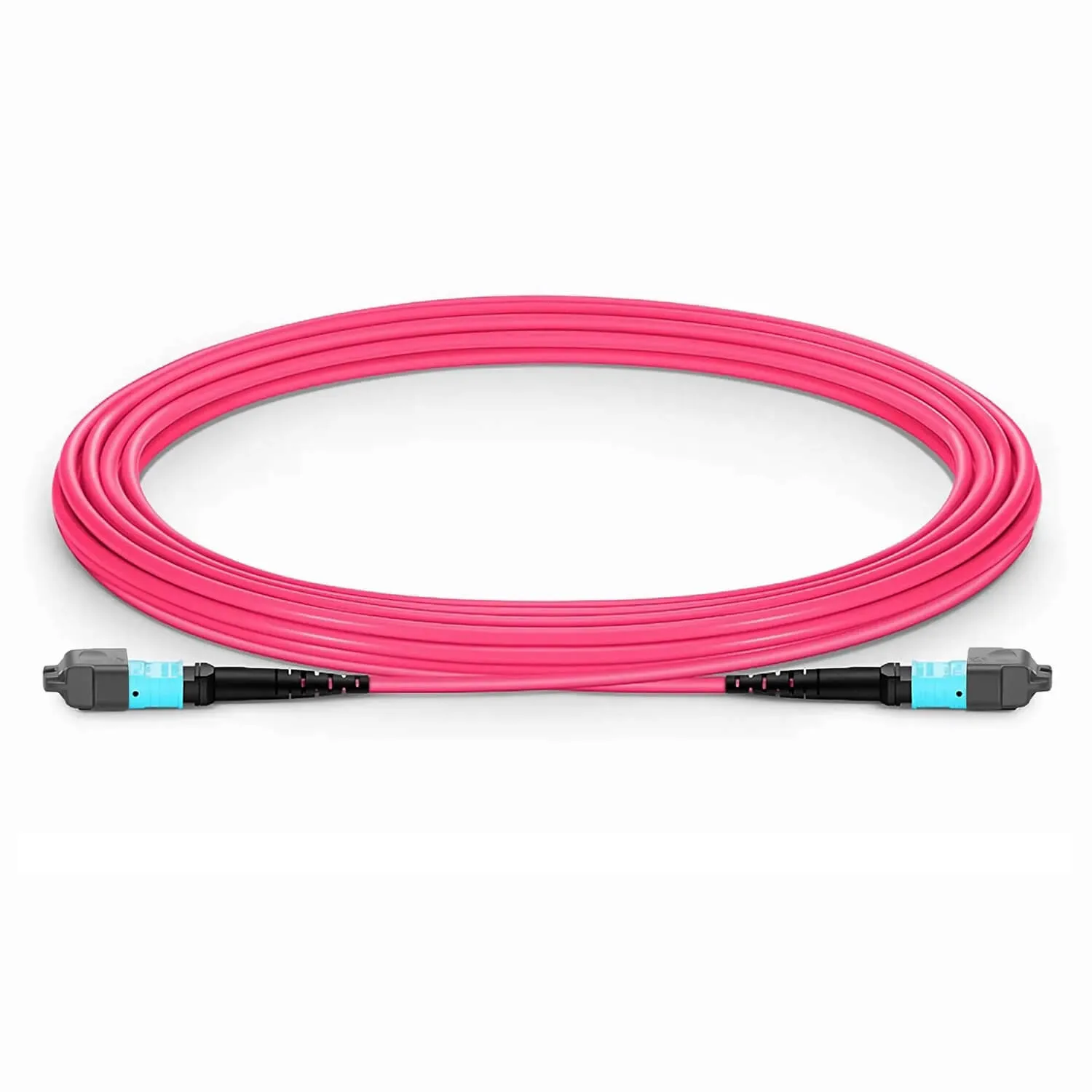

Collegamento diretto da QSFP a QSFP
Scenario: collegamento diretto di due transceiver 40G/100G (ad esempio, switch-server). Selezione: femmina-femmina, polarità tipo B (crossover). 💡 Consiglio dell'ingegnere: non collegare mai maschio-maschio! I transceiver hanno sempre pin maschio, quindi il cavo DEVE essere femmina.
Cassetta e tronco MTP
Scenario: collegamento di due cassette MTP tramite un cavo trunk in rack. Selezione: femmina-femmina (se le cassette sono maschio), tipo A (diritto) o tipo B (dipende dal design). 💡 Suggerimento dell'ingegnere: per i trunk backbone, il tipo A è standard, ma sarà necessario un cavo patch da A a B a un'estremità per invertire la polarità.
Da 40G/100G a 10G/25G
Scenario: suddivisione di una porta QSFP in 4 porte SFP+ (parte superiore del rack). Selezione: da MTP (femmina) a 4 porte LC Duplex, polarità tipo B. 💡 Consiglio dell'ingegnere: controlla il tipo di transceiver (SR4 vs PLR4) per assicurarti che il numero di fibre corrisponda (8 fibre vs 12 fibre).
Perché i nostri cavi MTP non si rompono?
- ✔Test dell'interferometro 3D: Testiamo il 100% dei connettori per raggio di curvatura, altezza della fibra e offset dell'apice. Se la geometria non è perfetta, il contatto fisico fallisce.
- ✔Connettori US Conec MTP®: A differenza dei connettori MPO generici, i connettori MTP® originali sono dotati di una ghiera flottante e di perni guida ellittici per evitare danni alla fibra dopo oltre 1000 accoppiamenti.
- ✔Giacche OFNP (Plenum): Tutti i nostri cavi destinati agli Stati Uniti utilizzano guaine ignifughe NFPA 262 per la conformità al codice dei data center.
Conte Fiber
Densità
8, 12, 16, 24, 72 fibre
Polarità
Metodo
Tipo A, Tipo B, Tipo C
Valutazione della giacca
Sicurezza
LSZH (UE), OFNR (Riser), OFNP (Plenum)
Cookie di prestazione
Perdita
Standard (0.5 dB) vs Elite (0.35 dB)
Assemblaggi MPO / MTP
Abptel, il tuo produttore di fiducia a Shenzhen, consegna pre-terminato MPO® and US Conec MTP® sistemi di cavi che accelerano le implementazioni a 40 G/100 G/400 G, salvaguardando al contempo gli aggiornamenti a 800 G di domani. Ogni tronco e cablaggio è costruito secondo la norma ISO 9001 e testato per IEC 61754-7 interfaccia e IEC 61300-3-30 standard di geometria delle facce terminali.
Garanzia delle ghiere MTP® Elite ≤0.35 dB perdita di inserzione e ≥55 dB perdita di ritorno per ottiche monomodali.
Il cablaggio MPO/MTP si consolida 8 – 144 fibre in un'unica interfaccia push-pull, riducendo drasticamente la congestione del rack e i tempi di installazione rispetto alla tradizionale terminazione LC o SC. Casi d'uso tipici:
* Tessuti a foglia spinale in data center iperscalari
* Collegamenti 5G C-RAN e backhaul fronthaul
* Interconnessioni di ripristino di emergenza tra DC di livello 2
* Cluster di calcolo ad alte prestazioni (HPC) e intelligenza artificiale

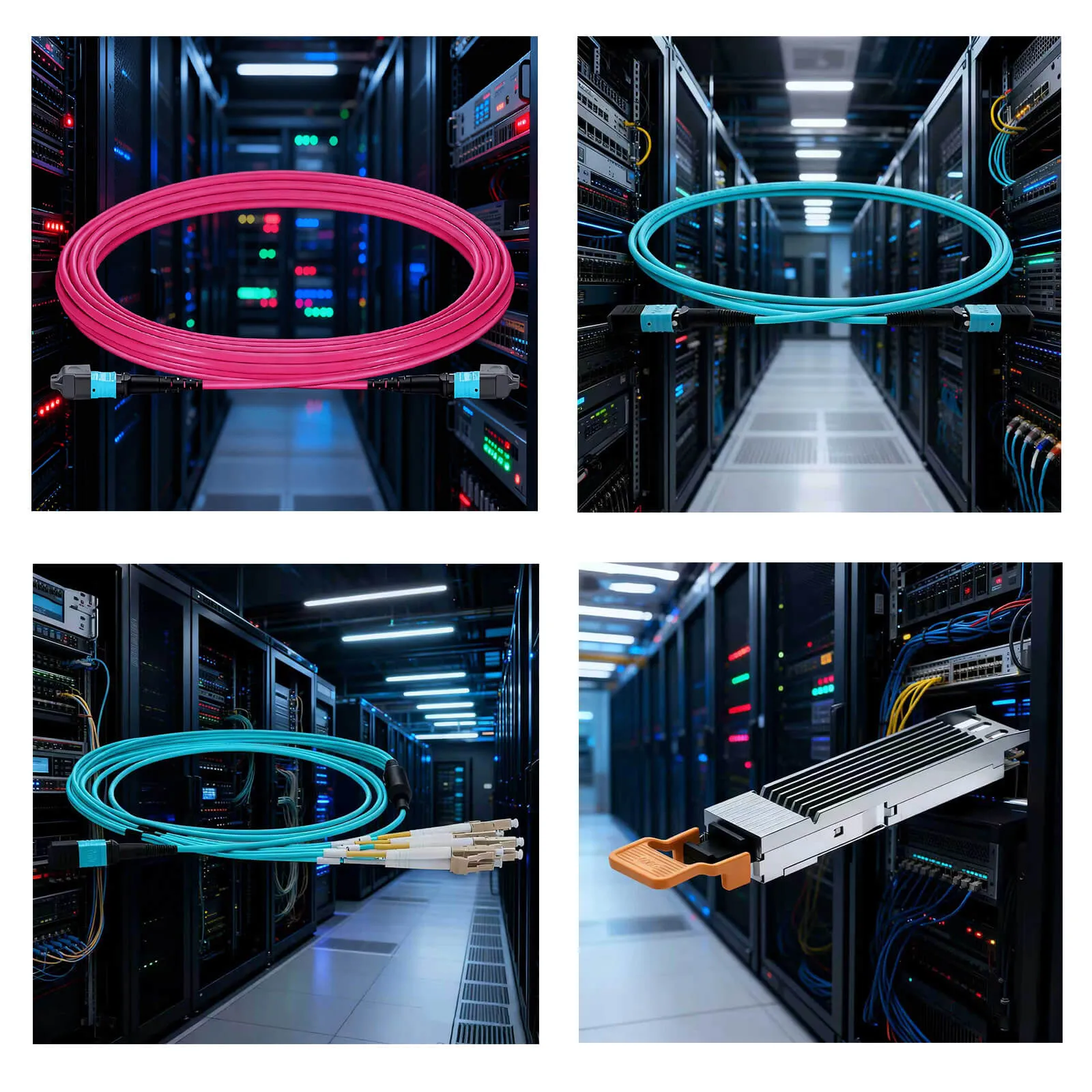

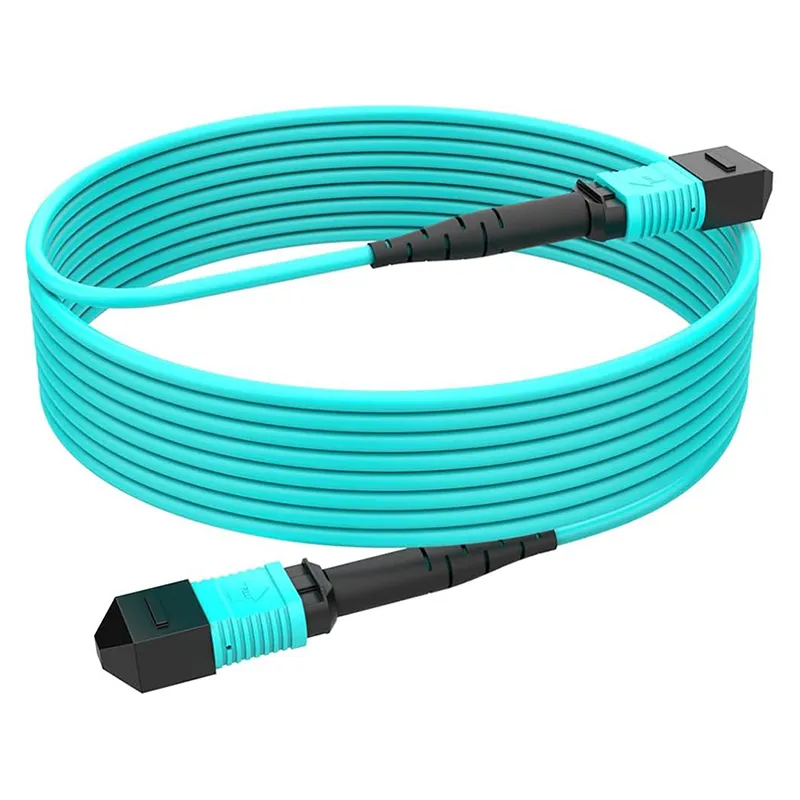

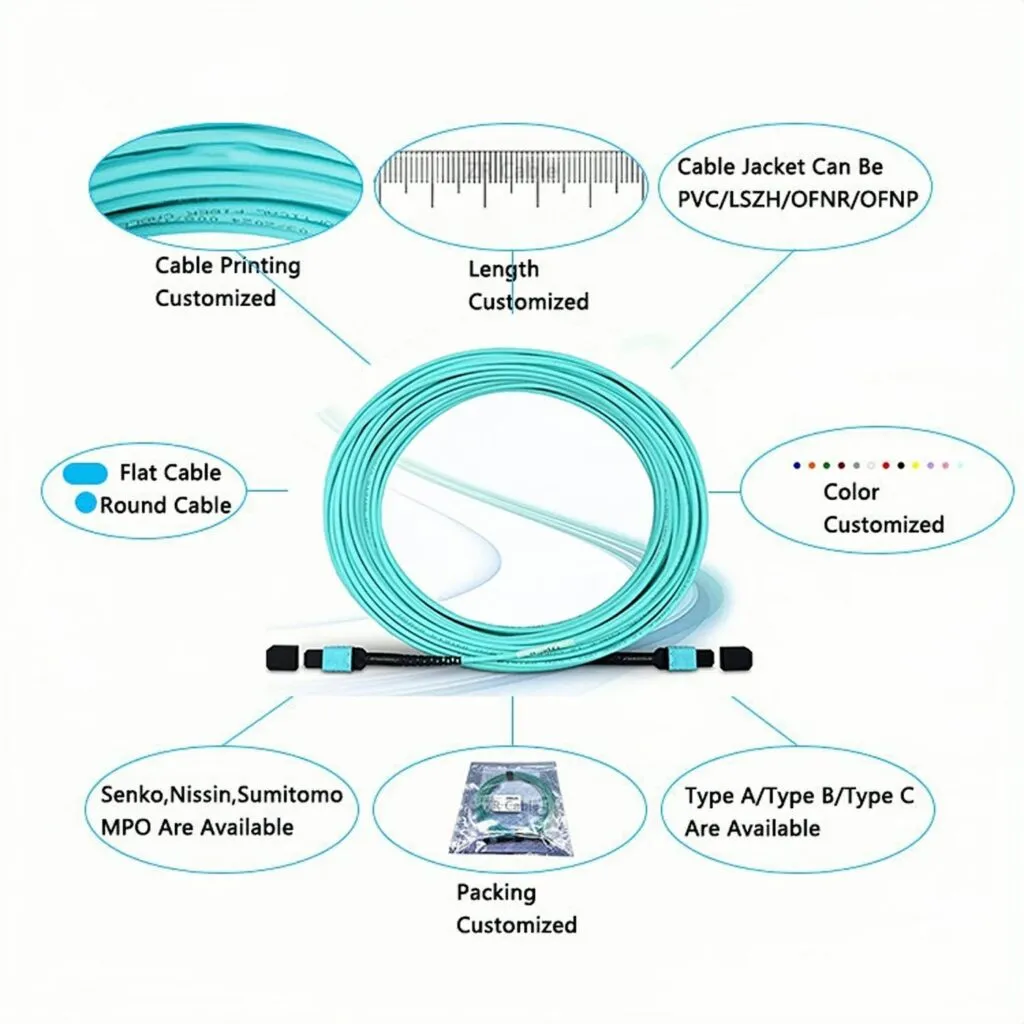

Cavo trunk ad alta densità MPO/MTP
12-144 fibre, ≤ 0.35 dB Elite IL; terminati in fabbrica per dorsali spine-leaf e rapide implementazioni nei data center.

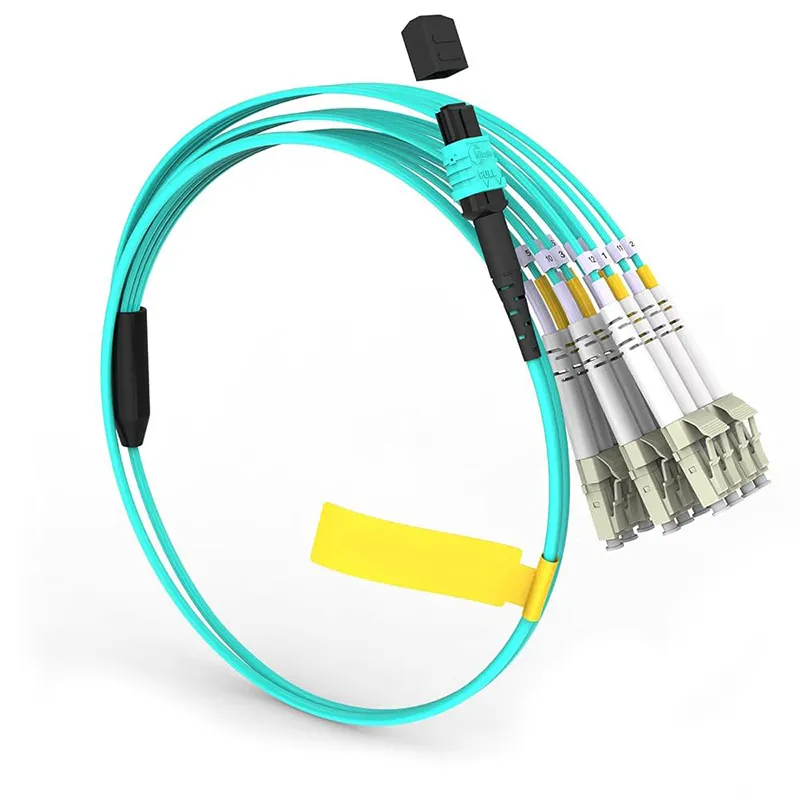

Cavo di cablaggio fan-out MPO/MTP
Da 1× MPO/MTP a 4/6/12× LC (o CS/SN); ideale per break-out di switch TOR e consolidamento di pannelli.

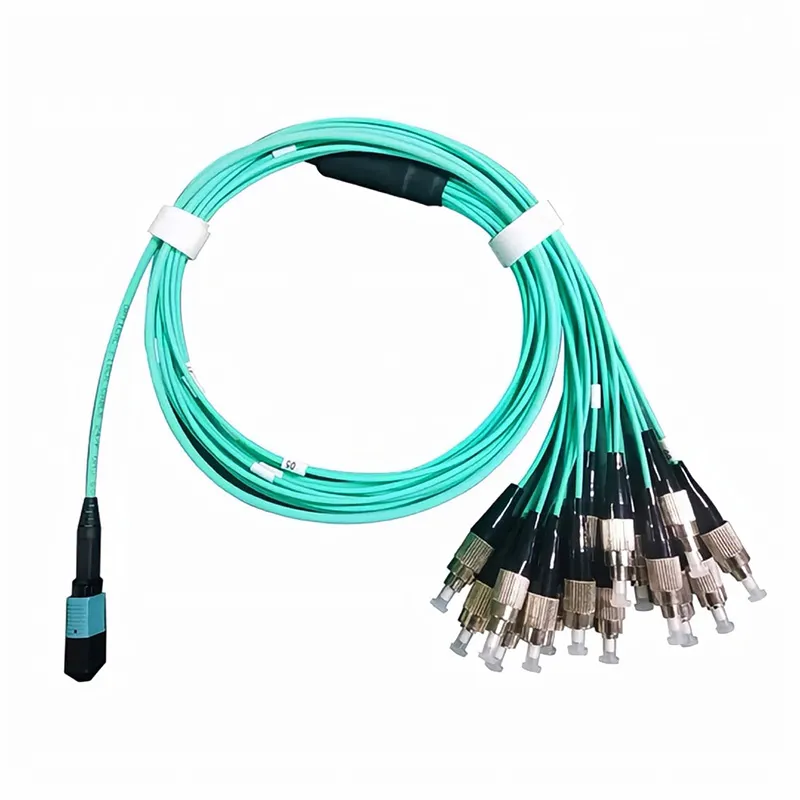

Cavo di collegamento breakout MPO/MTP
Cavi patch compatti da 8 F/12 F che collegano le porte ottiche parallele alle ottiche LC duplex all'interno di rack stretti.
MTP®-16F Trunk a bassissima perdita
Ferrule MTP® Elite a 16 fibre di nuova generazione, ≤ 0.35 dB IL; pronto per implementazioni DR400/FR800 da 4 G / 4 G.
Modulo cassetta MPO/MTP
Il modulo plug-and-play converte il cablaggio trunk in porte frontali LC; supporta lo scambio di polarità A/B/C sul campo.

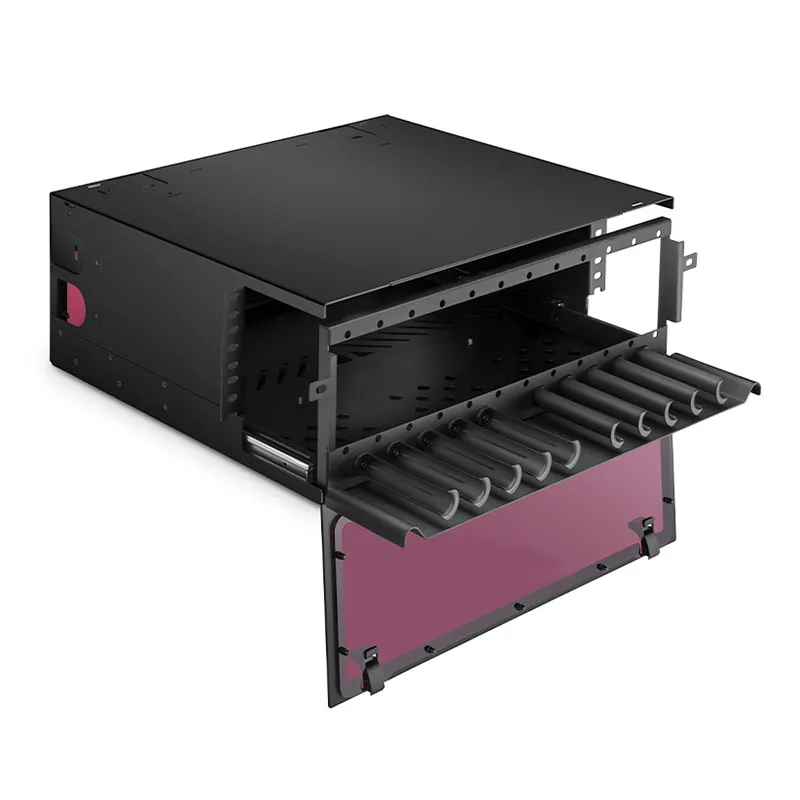

Rack in fibra scorrevole ad alta densità 1U/4U
Contiene fino a 48F (1U) o 96F (4U) di cassette MPO; vassoio estraibile senza attrezzi per MAC veloci.

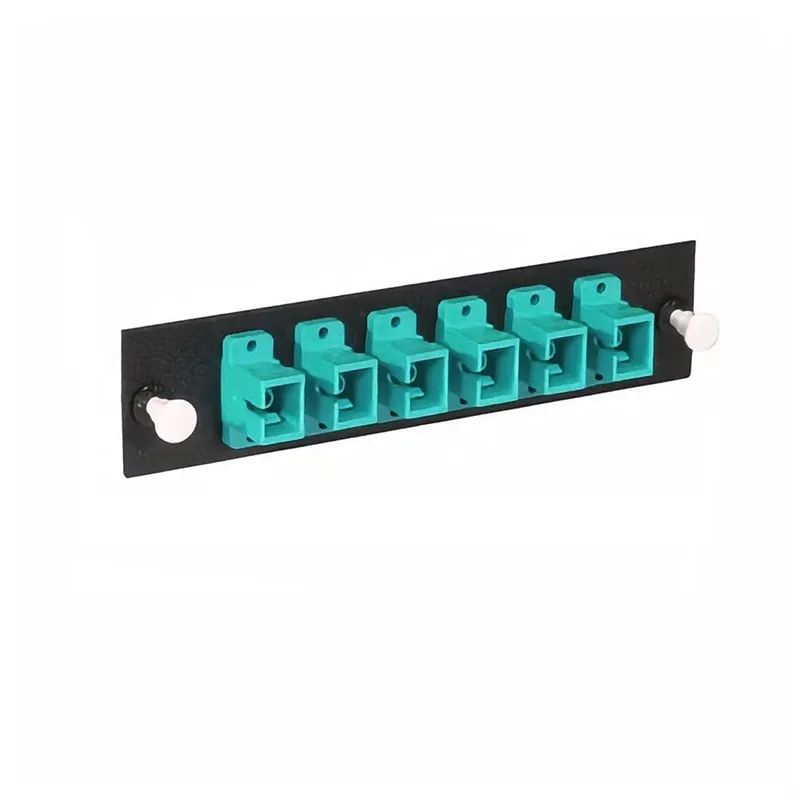

Pannello adattatore MPO/MTP
Pannelli vuoti o caricati da 12, 24 e 32 porte per una rapida aggiunta di capacità negli ODF esistenti.
Modulo loopback MPO/MTP
Spine di prova QSFP-DD / QSFP28 / SFP28 / MPO-12 con opzioni di perdita di 0.5 dB o 1 dB per burn-in e diagnostica delle porte.
I trunk MPO/MTP ad alta densità semplificano il cablaggio leaf-spine da 400 G
Tutto quello che devi sapere sui cavi MPO/MTP
I nostri assemblaggi sono disponibili con OS2 monomodale and OM3 / OM4 / OM5 multimodale fibre.
Conteggio delle fibre: 8, 12, 16, 24, 32, 48, 72, fino a 144 °F tronchi
Perdita di inserzione d'élite (IL): ≤ 0.35 dB (SM e MM)
IL standard: ≤ 0.75 dB (SM) / ≤ 0.60 dB (MM)
Perdita di ritorno (RL): ≥ 55 dB (SM-APC) / ≥ 25 dB (MM-PC)
Prestazioni della fibra
| Moda | Livello di rumore d'élite (dB) | Livello sonoro standard (dB) | RL (dB) | Larghezza di banda / Portata |
|---|---|---|---|---|
| OS2 | ≤ 0.35 | ≤ 0.75 | ≥ 55 (CAP) | 400 G DR4 – 10 km |
| OM5 | ≤ 0.35 | ≤ 0.60 | ≥ 25 | 100 G-SR4 / 400 G SR8 – fino a 150 m |
Spiegazione
Basso IL preserva i budget di collegamento per l'ottica PAM4.
Alto RL riduce al minimo i ricetrasmettitori DR4/FR4 sensibili alla riflessione.
Ampia larghezza di banda su OM5 abilita SWDM per 100 G su un singolo duplex.

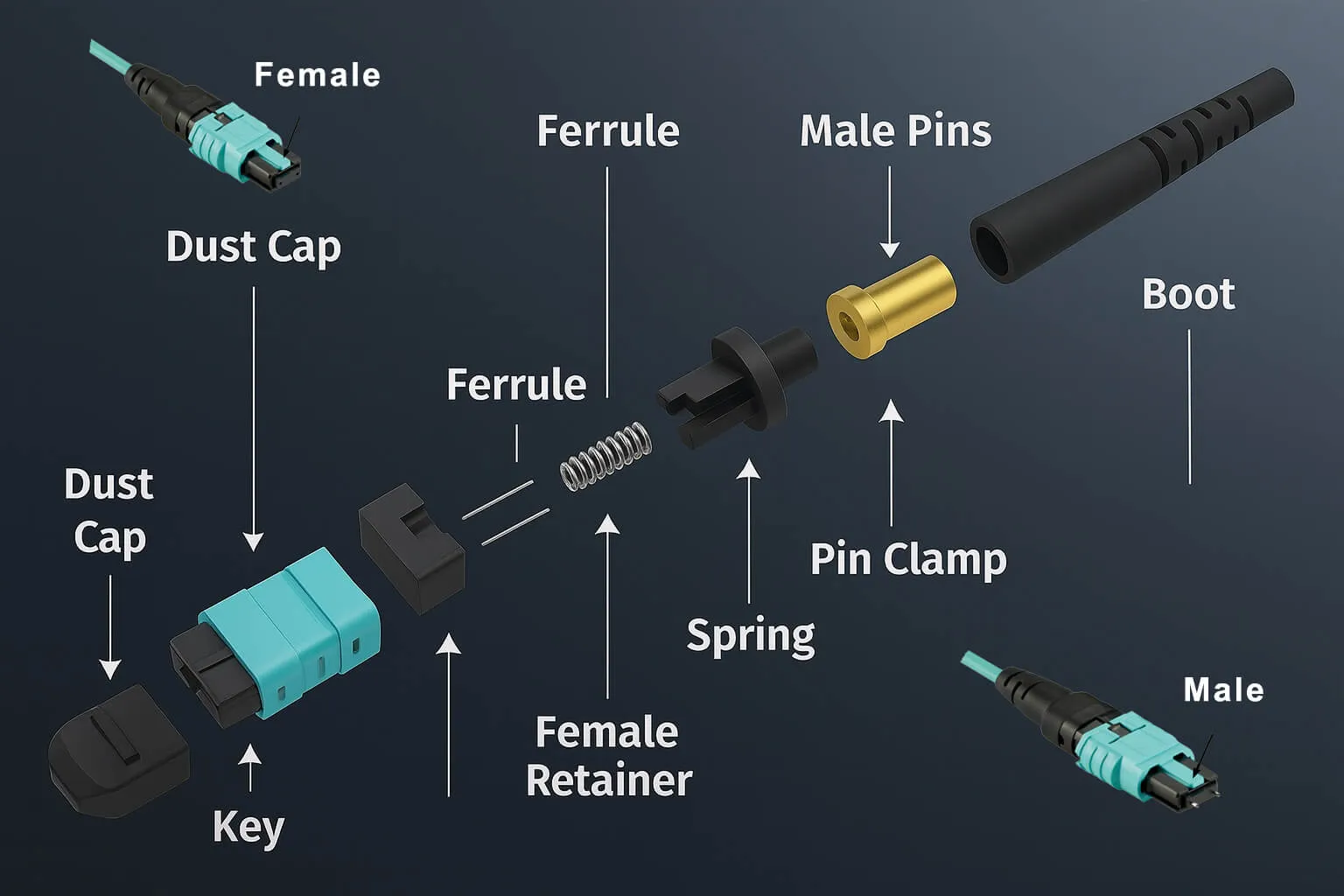

Struttura e materiali dei cavi MPO/MTP
Ferrula MT a 12 fibre (o 16 fibre per 400 G/800 G paralleli): stampati con precisione, allineati con perni guida.
Elementi di resistenza del filato di aramide per una trazione nominale di 220 N–1000 N.
Opzioni giacca: OFNR, OFNP, LSZH (conforme al CPR UE Cca-s1b,d1,a1).
Occhiello di trazione e maglia installato in fabbrica per l'aspirazione dei condotti da parte di una sola persona.
Prestazioni meccaniche
Resistenza alla trazione: 220 N (fan-out) fino a 1000 N (tronco 12F)
Resistenza allo schiacciamento: 1000 N/100 mm – protegge durante l'installazione del portascale
Raggio di curvatura minimo: 10×OD (statico), 20×OD (dinamico); opzione fibra insensibile alla piegatura disponibile
Durata dell'accoppiamento: < 0.20 dB di variazione dopo 500 cicli
Considerazioni sull'acquisto di soluzioni MPO/MTP
| Fattore | Cosa controllare | Vantaggio Abptel |
|---|---|---|
| Polarità | Mappatura di tipo A/B/C, sequenza di breakout | Polarità e schema pre-etichettati in ogni bobina |
| Genere e Keying | Pin-maschio vs pin-femmina, tasto su/giù | Kit di perni combinabili, adattatori inclusi |
| Bilancio delle perdite | Elite contro Standard IL | MTP® Elite ≤ 0.35 dB verificato, report con codice QR |
| Ambiente | Plenum / LSZH / classificazione esterna | Giacche da esterno CPR Cca LSZH e IP |
| Conformità | IEC 61754-7, 61300-3-30, 61755-3-31 | Geometria 3D completa e CSV IL/RL forniti |

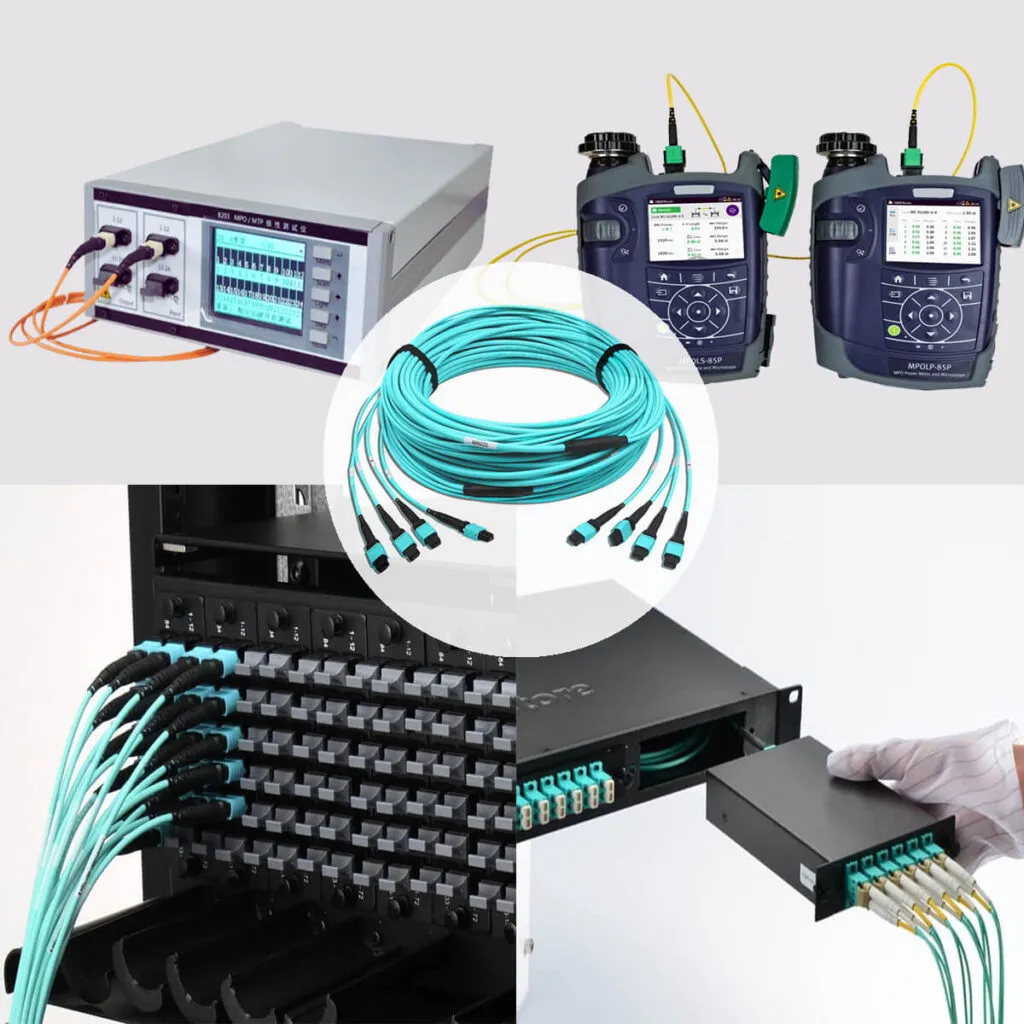

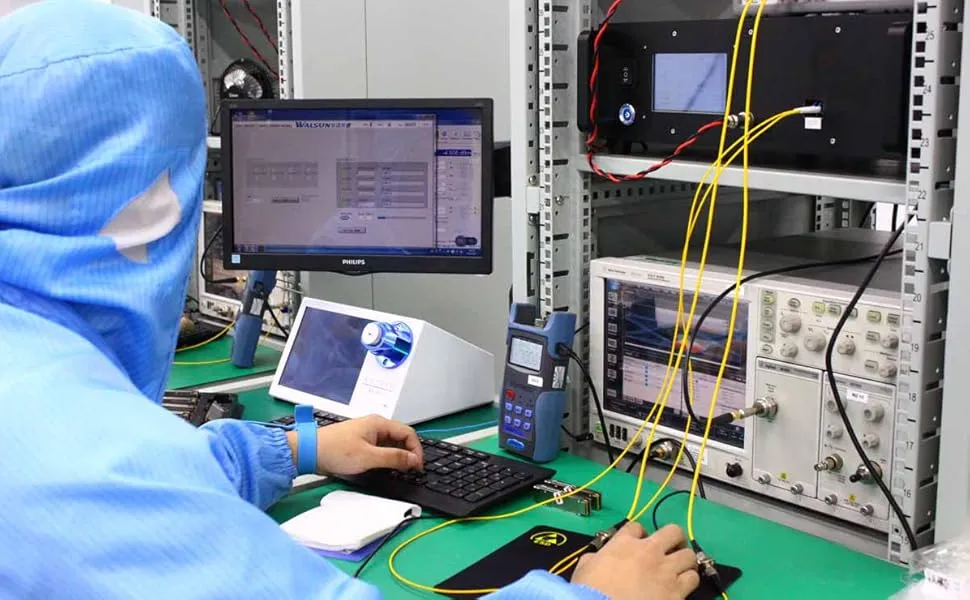

Controllo qualità e test MPO/MTP
Passaggio 3D al 100%
Ogni connettore è testato per Raggio di curvatura, Altezza della fibrae Offset dell'apicePerché? Per garantire il contatto fisico su tutte le 12/16/24 fibre contemporaneamente.
Pulizia 400x
L'ispezione automatizzata garantisce Zero graffi/buche sul nucleo della fibra. Una singola particella di polvere può bruciare una porta da 400G. La puliamo noi, così non devi farlo tu.
Test IL/RL
Garantiamo Perdita di ritorno (RL) > 60 dB (per APC) per impedire la riflessione del segnale, fondamentale per le reti di modulazione PAM4 ad alta velocità.
Perché scegliere MPO/MTP?
Modularità plug-and-play
- I trunk terminati in fabbrica riducono i tempi di costruzione del cabinet fino al **70%** rispetto alla terminazione sul campo.
Densità senza compromessi
- Fino a 3,456 fibre per 1U utilizzando cassette MTP® Pro da 16F, perfette per cluster AI e HPC.
Migrazione graduale a 400G / 800G
- Semplicemente scambia i ricetrasmettitori; esistenti 8°F → 16°F i trunk supportano aggiornamenti ottici paralleli
Pianificazione correlata delle interconnessioni ad alta velocità
Stai pianificando un'architettura di cablaggio 800G? Confronta Opzioni QSFP-DD e OSFP per cluster AI 800G prima di confermare il numero di fibre, il tipo di connettore e il fattore di forma del ricetrasmettitore.
Per le connessioni a breve distanza tra switch e server, confrontare i collegamenti ottici basati su MPO con Soluzioni di interconnessione AOC e DAC in base alla distanza, alla gestione dei cavi, all'alimentazione e ai requisiti di compatibilità.
Per la pianificazione architettonica a lungo termine, leggi come CPO modifica le decisioni relative all'approvvigionamento e al cablaggio ottico. mentre le ottiche plug-in e le fibre strutturate rimangono rilevanti.
Confronto tra MPO/MTP e cablaggio duplex LC
| Parametro | Tronco MPO/MTP | LC tradizionale |
|---|---|---|
| Numero di fibre/porta | 8 - 144 | 2 |
| IL tipico (bassa perdita) | 0.35 dB | 0.15 dB |
| Percorso di aggiornamento | Ottica parallela 400 G / 800 G | Richiede il cablaggio |
| Densità del rack | ★ ★ ★ ★ ★ | ★ ★ |
| Terminazione sul campo | Non richiesto | Obbligatorio |
D1: Qual è la differenza tra MTP® e MPO?
MPO è lo standard di interfaccia generico. MTP® è ad alte prestazioni connettore MPO fabbricato da ConecPresenta un design meccanico superiore (ghiera flottante, alloggiamento rimovibile) che garantisce una minore perdita di inserzione e una maggiore durata. Tutti i cavi ABPTEL Elite utilizzano connettori MTP®.
D2: Dovrei scegliere Maschio (fissato) o Femmina (non fissata)?
Dipende da cosa ti stai collegando.
Collegarlo Ricetrasmettitore (modulo ottico): Uso Femmina (Sbloccato).
Collegarlo Pannello di permutazione / cassetta: Generalmente Maschio (Fissato), ma controlla le specifiche della cassetta.
Regola del pollice: Accoppiamento sempre tra maschi e femmine. Mai tra maschi (danni!) o tra femmine (nessun segnale).
D3: Quale polarità mi serve per 40G QSFP+ SR4?
Per una connessione diretta tra due moduli QSFP+ 40G, è necessario un Tipo B (da femmina a femmina) cavo. Questo "attraversa" le fibre di trasmissione verso le fibre di ricezione.
Test e accessori essenziali
Dota il cablaggio del tuo data center degli strumenti e dell'hardware indispensabili che velocizzano l'installazione, mantengono i collegamenti impeccabili e semplificano la risoluzione dei problemi.

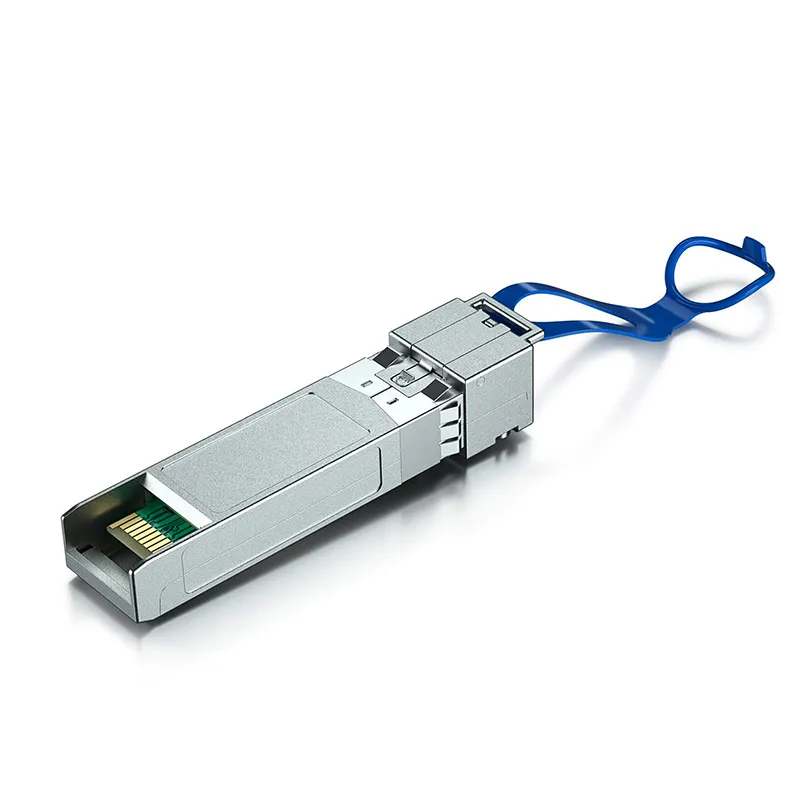

Modulo di loopback
Spine di prova MPO-12 / QSFP-DD / SFP-28 con perdita di 0.5 dB o 1 dB per un rapido burn-in delle porte e per la diagnostica.

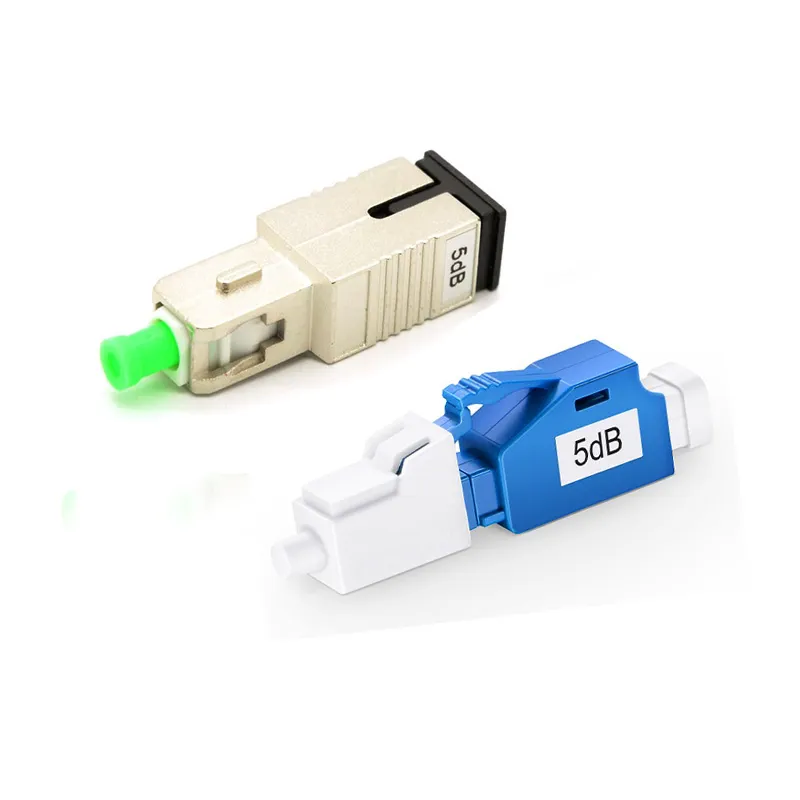

Attenuatore fisso LC/SC
Unità ceramiche da 3 dB, 5 dB e 10 dB che regolano con precisione la potenza di ricezione senza dover ricorrere a connettori aggiuntivi.

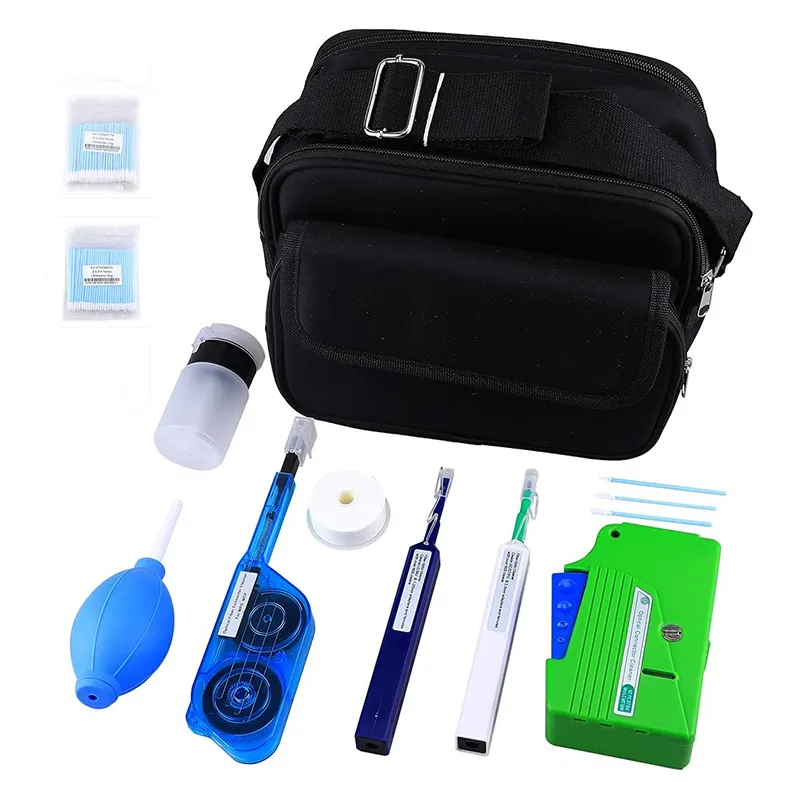

Kit per la pulizia della fibra ottica
100 bastoncini per la pulizia, salviette anti-pelucchi e nastro IPA; rimuove polvere e olio in pochi secondi, supporta MPO e LC.

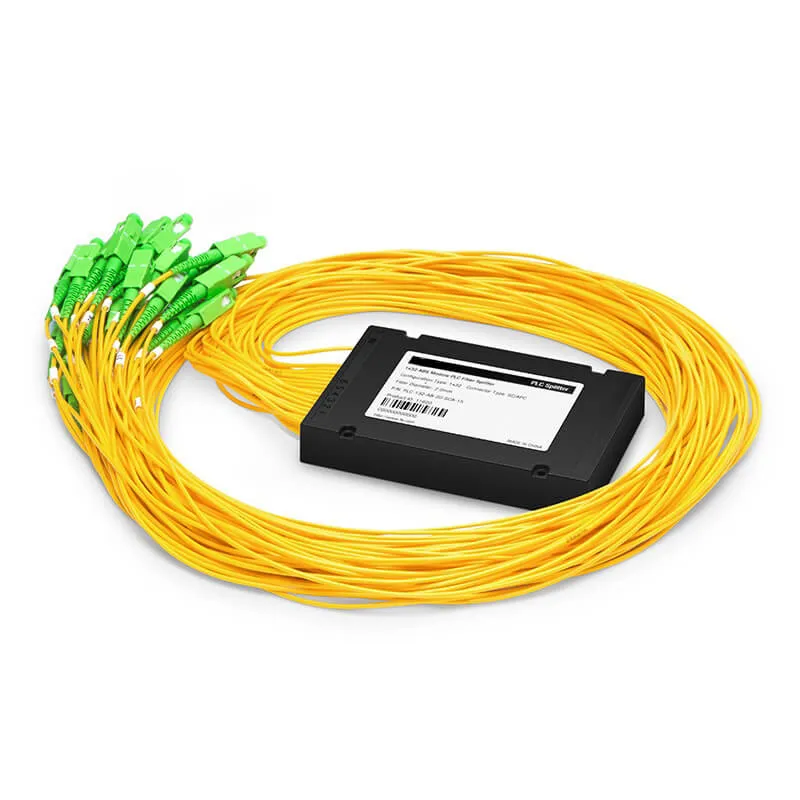

Divisore di fibra PLC (ABS)
Moduli interni 1×8, 1×16, 1×32 con uniformità ≤ 0.2 dB, perfetti per il monitoraggio di prese o aggregazione FTTH.
