Descrizione
OPGW (cavo di terra aereo in fibra ottica composita) combina la funzione di un filo di terra (schermatura contro i fulmini e conduzione delle correnti di guasto) con la comunicazione in fibra ottica per il monitoraggio di voce, video, SCADA e rete.

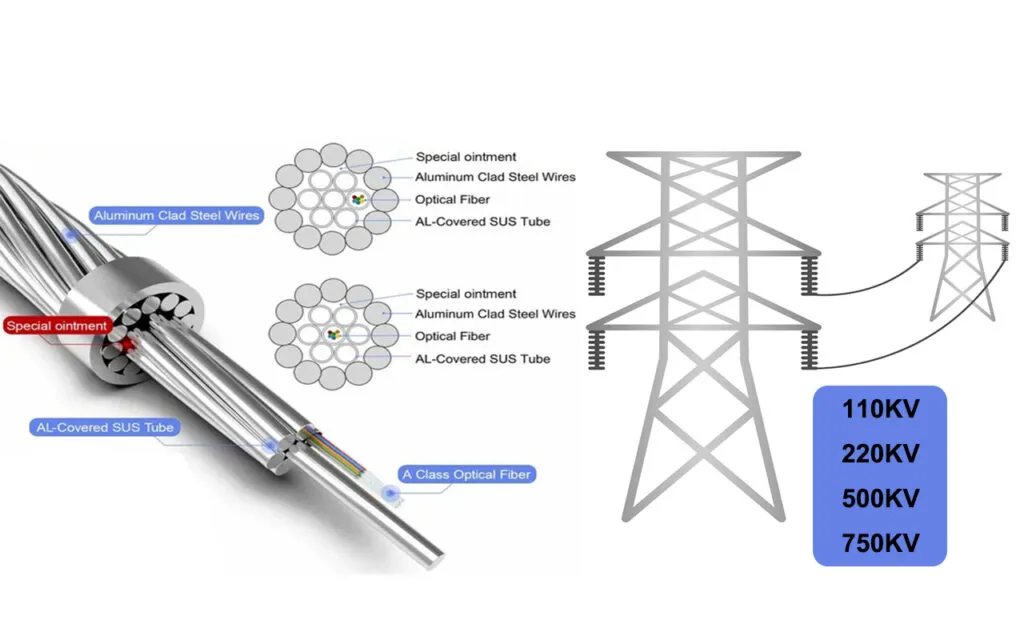

Design del tubo centrale
Nel tipo tubo centrale allentato, le fibre ottiche sono posizionate liberamente in un tubo in acciaio inossidabile sigillato e resistente all'acqua riempito di gel. Il tubo ottico inossidabile è situato al centro ed è protetto da uno o più strati di ACS di forma trapezoidale and cavi AAQuesta struttura metallica compatta fornisce:
- Elevata resistenza meccanica per l'installazione e il funzionamento
- Conduttività per controllare l'aumento della temperatura in condizioni di cortocircuito
- Diametro più piccolo con eccellenti prestazioni di tensione di cedimento, ideale per sostituire i vecchi cavi di terra
Casi d'uso tipici
- Progetti di ristrutturazione/ammodernamento di vecchie linee
- Linee di classe 66 kV / 110 kV (dipendenti dal progetto)
- Numero di fibre fino a 48 dove è preferibile una struttura compatta
Specifiche
| Articolo | Specificazione |
|---|---|
| Durata | Personalizzato (tipico: 150 m–350 m; per sezione di torre) |
| RTS (resistenza alla trazione nominale) | Personalizzato (opzioni tipiche: 30–90 kN) |
| MAT (Tensione massima consentita) | In genere circa il 40% di RTS (personalizzato) |
| Capacità di cortocircuito (kA²s) | Personalizzato (ad esempio, 50–200 kA²s) |
| Conte Fiber | 24F / 36F / 48F (tipico) |
| Unità ottica | Tubo in acciaio inossidabile sigillato + gel bloccante l'acqua |
| Fili esterni | ACS (acciaio rivestito in alluminio) + AA (lega di alluminio) |
| Intervallo di temperatura | da -40°C a +70°C di funzionamento |
| Min. Raggio di curvatura | Installazione: 20×OD; Funzionamento: 10×OD (non corazzato) / 20×OD (corazzato) |
Vantaggi principali
Progettazione personalizzata per soddisfare i limiti di cedimento-tensione e i requisiti di kA²s
Diametro compatto per retrofit e carico ridotto sulla torre
Tubo in acciaio inossidabile sigillato per la protezione dall'umidità e dagli ambienti difficili
Schermatura contro i fulmini + conduzione della corrente di cortocircuito (funzione del filo di terra)
