Descrizione
Terminale plug-and-play dell'ultimo miglio per piccole celle FTTH e 5G

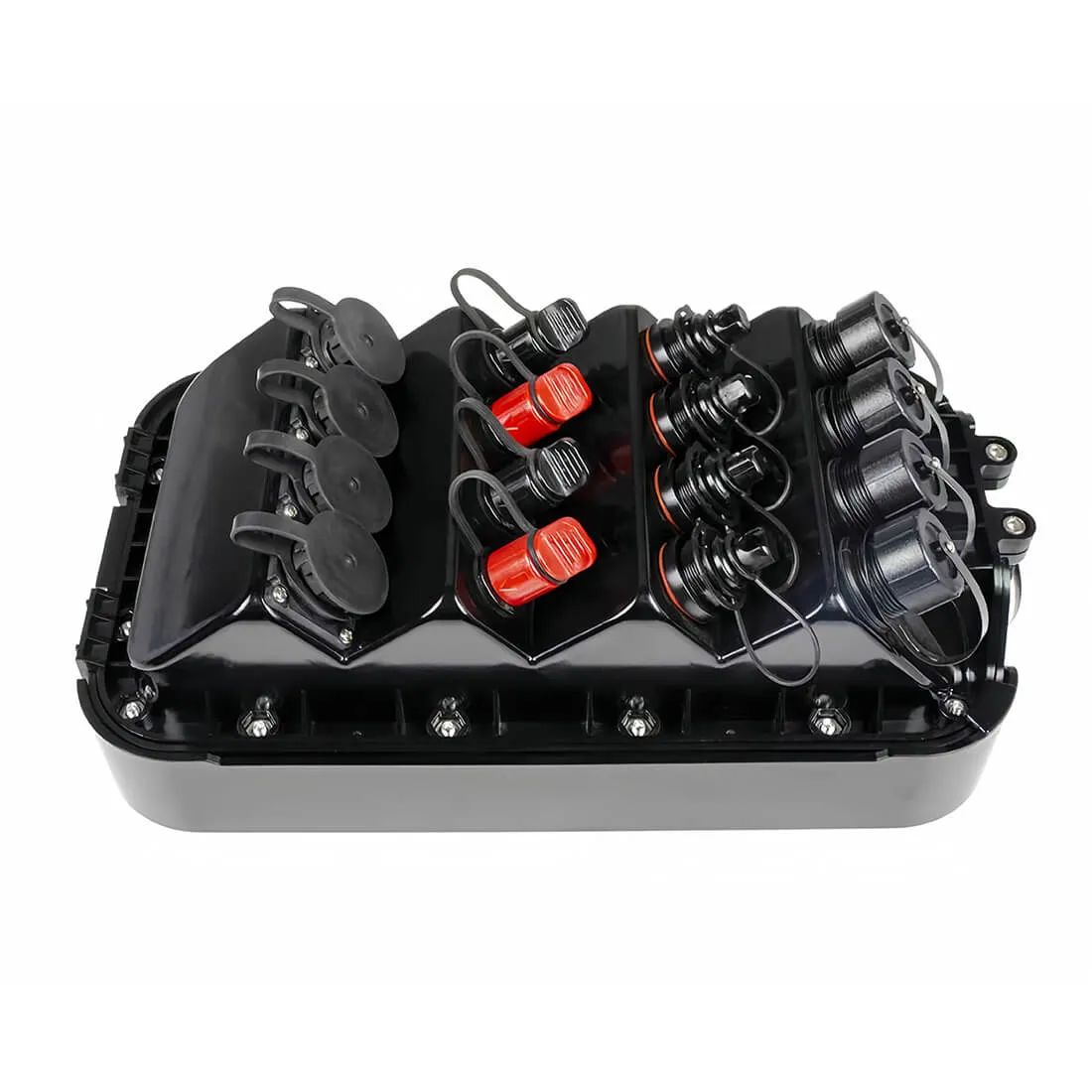

Interfacce SC/APC rinforzate (compatibili con OptiTap®) — nessuna giunzione sul campo
Alloggiamento sigillato IP68, OS2 monomodale (G657A1), da -40°C a +85°C
Panoramica

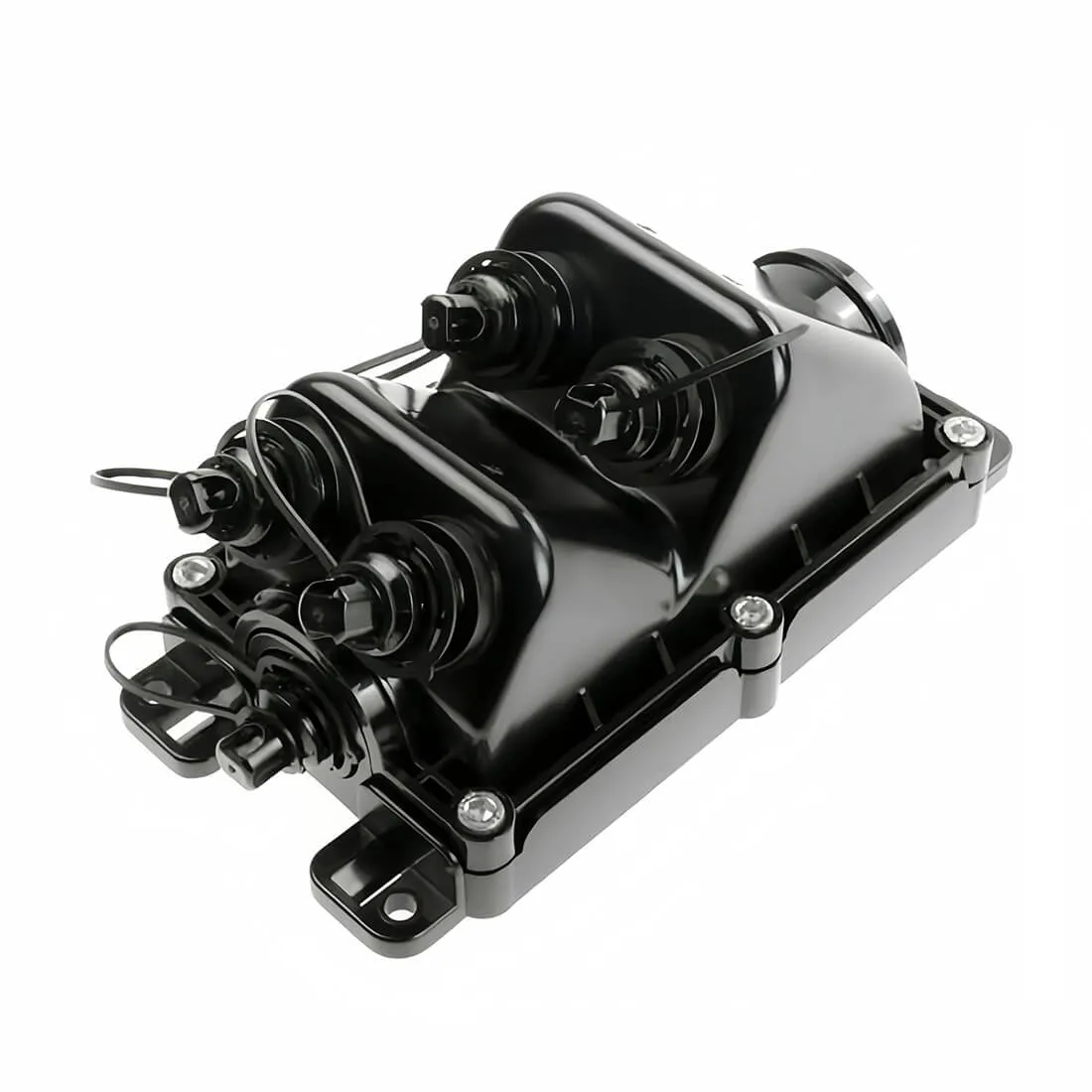

Il terminale MST (Multi-Service Terminal) ABPTEL IP68 Hardened è un terminale di derivazione per esterni completamente sigillato, progettato per una rapida implementazione "last-mile" nelle reti FTTH e nelle piccole celle 5G a livello stradale. Grazie alle porte adattatore SC/APC rinforzate (compatibili con OptiTap®), gli installatori possono collegare cavi di derivazione rinforzati in pochi secondi, senza aprire l'involucro o effettuare giunzioni sul campo. La fibra standard è OS2 monomodale G657A1 per prestazioni di piegatura più strette in percorsi compatti. Il numero di porte è in genere 4/8/12 (altri numeri disponibili su richiesta) e il montaggio supporta scenari su palo, parete, cavo aereo, foro passamano, piedistallo e armadio.
Principali caratteristiche tecniche
- Protezione dall'ingresso: IP68 (protezione contro la polvere e l'immersione in acqua)
- Capacità del porto: 4/8/12 porte (2/4/6/8/12 opzionali in base al modello)
- Interfaccia dell'adattatore: SC/APC temprato (compatibile con OptiTap®)
- Fibra predefinita: OS2 monomodale, G657A1

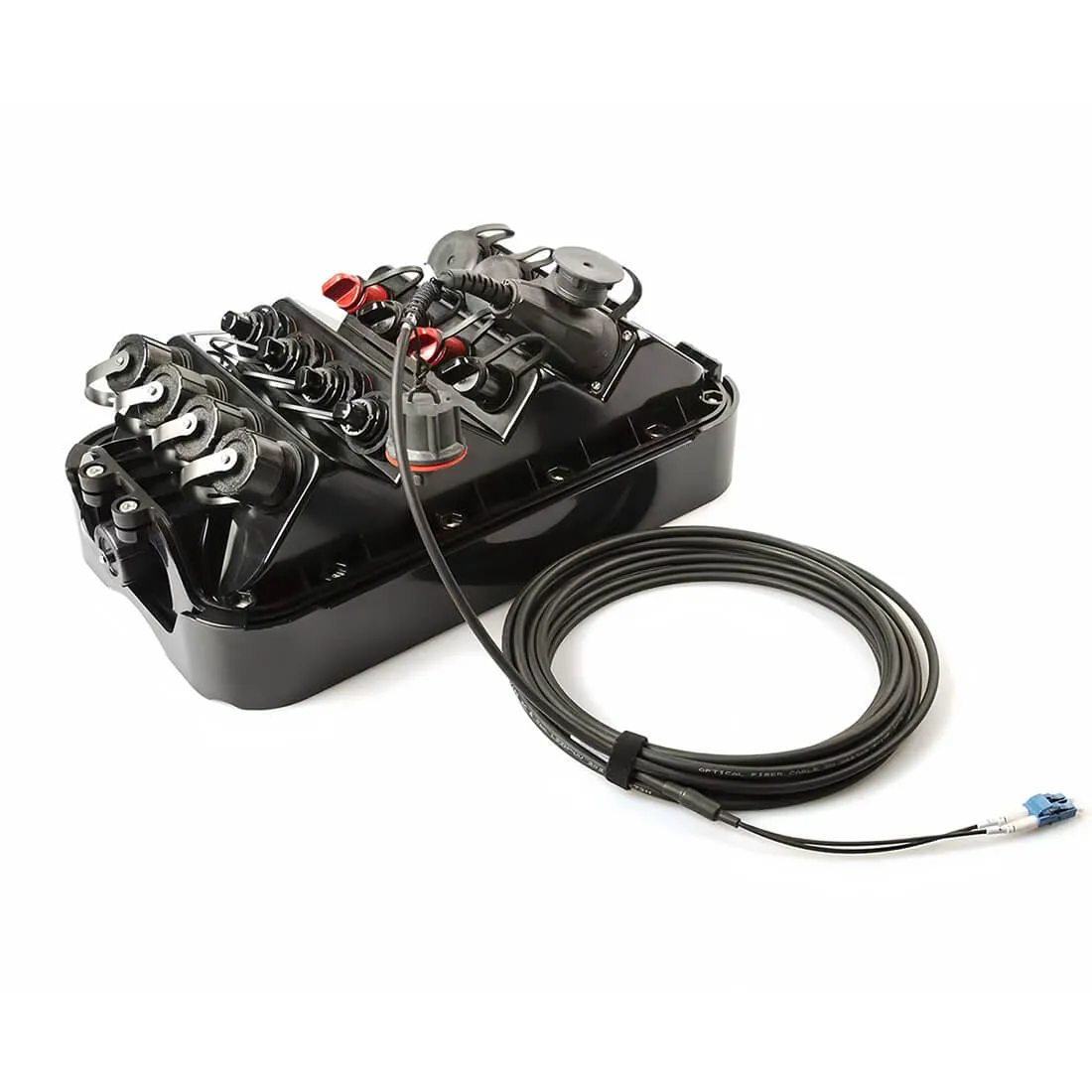

- Collegamento sul campo: Gocce rinforzate plug-and-play; nessuna giunzione sul campo per gli abbonati
- Temperatura di esercizio: -40 ° C a + 85 ° C
- Montaggio: Palo / Parete / Trefolo (aereo) / Foro per la mano / Piedistallo
- OEM / ODM: Etichettatura, numero di porte, ingresso cavi, tipo di coda e personalizzazione dell'imballaggio
Opzioni di configurazione
Opzione A — Input a coda mozza
- Cavo di alimentazione preinstallato (lunghezze tipiche: 50 m / 100 m / personalizzato)
- Ideale per unire la coda dell'alimentatore a una chiusura o a un mobiletto nelle vicinanze
Opzione B — Input connettivo
- L'input può essere personalizzato con un'interfaccia adattatore rinforzata per configurazioni a catena/modulari
- Utile quando l'architettura upstream è completamente connettorizzata
Struttura e cosa c'è dentro (ciò che interessa agli ingegneri)
- Alloggiamento sigillato IP68 per esposizione esterna prolungata (pioggia, polvere, schizzi, immersione temporanea)
- Interfaccia rinforzata protegge l'area della ghiera durante l'accoppiamento/disaccoppiamento e riduce il rischio di contaminazione
- Instradamento dei cavi e scarico della trazione progettato per la manipolazione ripetuta su pali/pareti e in fori per le mani
- Layout multiporta compatto per cali a livello di isolato in quartieri densi
Compatibilità
- Interfaccia di rilascio: Cavi di derivazione SC/APC rinforzati con accoppiamento in stile OptiTap® (compatibili con OptiTap®)

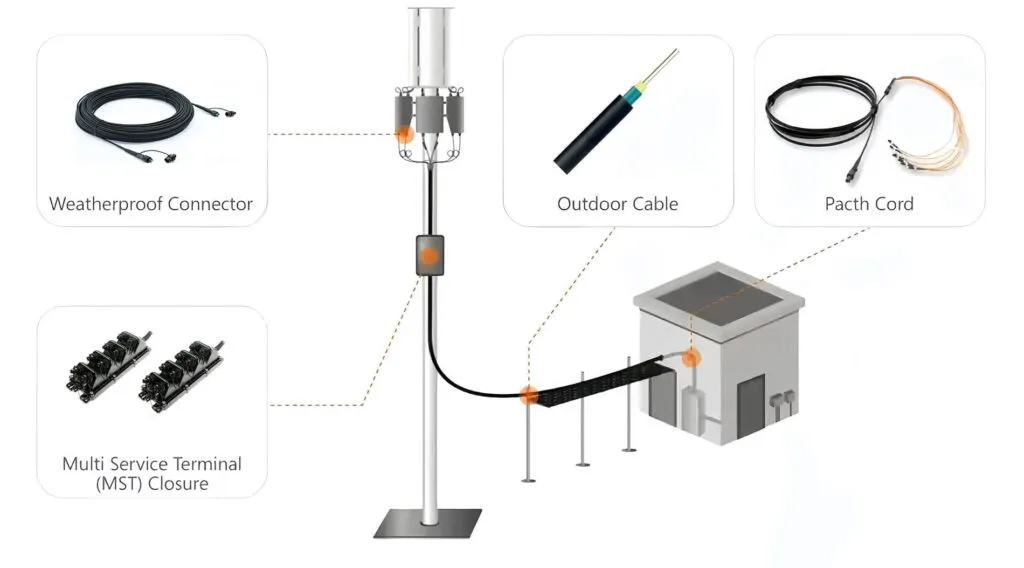

- Casi d'uso della rete: Gocce FTTH dell'ultimo miglio, gocce MDU, piccole celle a livello stradale, implementazioni aeree a banda larga rurale
- Abbinamento tipico: Cavi patch rinforzati per esterni (serie ODVA / FullAXS / PDLC / OPT a seconda dell'apparecchiatura a monte)
Nota: OptiTap® è un marchio registrato di Corning. ABPTEL fornisce interfacce rinforzate compatibili con OptiTap per reti di accesso con connettori.
Domande frequenti (8–12)
1) A cosa serve una scatola MST?
Un MST (Multi-Service Terminal) è un terminale esterno sigillato utilizzato per collegare la fibra ottica a più cavi di derivazione rinforzati per gli abbonati, solitamente su pali, pareti o linee aeree nelle implementazioni FTTH.
2) Perché scegliere interfacce SC/APC rinforzate?
Le interfacce rinforzate proteggono il connettore e l'area di tenuta in condizioni esterne, riducono il rischio di contaminazione e consentono un rapido inserimento senza aprire l'involucro.
3) È compatibile con i cavi di derivazione OptiTap®?
Sì, questo MST utilizza interfacce SC/APC rinforzate compatibili con OptiTap® per reti di accesso con connettori.
4) Quali sono i conteggi comuni delle porte?
La maggior parte dei progetti utilizza 4/8/12 porte. A seconda del modello, possono essere supportati altri numeri di porte (2/4/6/8/12).
5) Che tipo di fibra fornite di default?
L'impostazione predefinita è OS2 monomodale, G657A1, che è preferibile per curve più strette in installazioni esterne compatte.
6) Qual è la differenza tra ingresso a coda mozza e ingresso connettivo?
La coda tronca è ideale quando si collega l'alimentatore a una chiusura/armadio. L'ingresso connettorizzato è ideale per architetture completamente connettorizzate o per progetti a catena.
7) La scatola può essere montata in fori passamano o piedistalli?
Sì. Supporta installazioni su palo, parete, cavo aereo, foro passamano, piedistallo e mobiletto.
8) Qual è l'intervallo di temperatura di esercizio?
L'intervallo operativo tipico è compreso tra -40°C e +85°C, adatto alla maggior parte degli ambienti di telecomunicazione esterni.
9) Fornite report di prova?
Sì, le opzioni disponibili includono registrazioni delle perdite di inserzione, ispezione visiva e report di controllo qualità in uscita per lotto.
10) Potete occuparvi di branding ed etichettatura OEM?
Sì. Supportiamo la personalizzazione di etichette OEM, marcatura laser, imballaggi e documentazione per progetti e canali di distribuzione.
Lista di controllo per la richiesta di quotazione (RFQ)
Copia/incolla e compila:
- Numero di porte: 4 / 8 / 12 (o altro: _)
- Interfaccia adattatore: SC/APC temprato (compatibile con OptiTap) / altro: _
- Tipo di fibra: OS2 G657A1 (predefinito) / G652D / altro: _
- Tipo di input: Coda mozza / Input connettizzato
- Lunghezza della coda mozza (se mozza): _ m
- Tipo di cavo di derivazione da accoppiare: Derivazioni rinforzate in stile OptiTap / altro: _
- Montaggio: Palo / Parete / Filo / Foro per la mano / Piedistallo
- Ambiente operativo: intervallo di temperatura _ / Esposizione ai raggi UV / corrosione costiera __
- Etichettatura: ABPTEL / marchio OEM / vuoto
- Quantità e consegna: _ pezzi, tempo di consegna previsto _
- Documenti richiesti: Scheda tecnica / disegno / rapporto di prova / RoHS / REACH / altro: _
