A instalação de fibra óptica em linhas de energia existentes (de 10 kV a 220 kV) é a maneira mais rápida de expandir a inteligência da rede. Mas o cabo ADSS (All-Dielectric Self-Supporting) não é um produto "de tamanho único".
Frequentemente vemos projetos fracassarem em 6 a 12 meses devido a dois erros críticos: ignorando o potencial do campo elétrico e cálculo incorreto da resistência à tração (RTS).
Como fabricante em conformidade com IEEE 1222, ABPTEL Analisa a física por trás dessas falhas e como especificar o cabo correto para suas torres.
1. O “Assassino Invisível”: Arco Elétrico em Banda Seca
Se você estiver instalando o ADSS em 110 kV ou 220 kV Cabos de transmissão com revestimento padrão preto de PE (polietileno) são uma sentença de morte para o seu cabo.

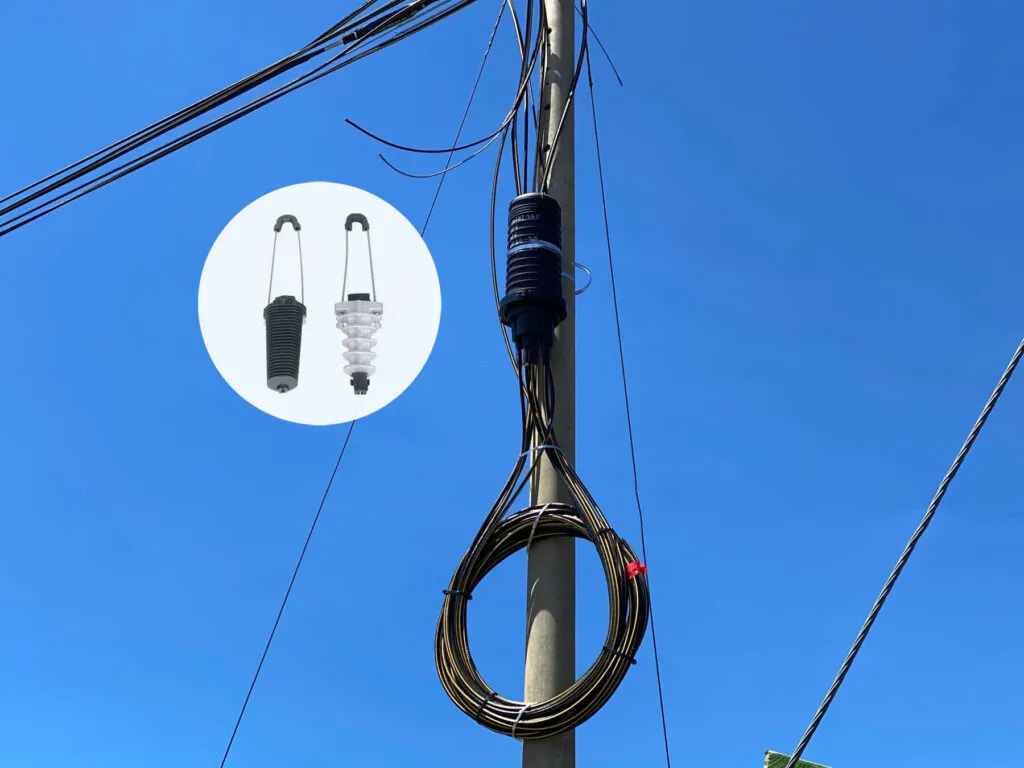

Condutores de alta tensão criam um forte campo elétrico ao redor da torre. Quando o Cabo ADSS Quando a superfície fica molhada (chuva/neblina) e suja, pequenos arcos elétricos se formam. Isso é chamado de "arco de banda seca". Esses arcos queimam a bainha externa, atingem o fio de aramida e rompem o cabo.
A solução: Jaqueta AT (Anti-Rastreamento)
Você deve determinar o Potencial Espacial no ponto de suspensão na torre.
- Abaixo de 12kV: Padrão Jaqueta PE ADSS É seguro e econômico.
- Acima de 12 kV (tipicamente linhas de 110 kV/220 kV): Você DEVE usar Jaqueta Anti-Rastreamento (AT) ADSSNosso material AT é formulado para resistir à fuga elétrica de até 25 kV.
2. A Armadilha do Span: Por que o “Padrão” não existe
Ao contrário dos cabos subterrâneos, os cabos aéreos enfrentam diariamente a gravidade, o vento e o gelo. Um erro comum é encomendar um cabo "ADSS de 24 condutores" sem especificar o vão.
RTS vs. MAT: A Fórmula Crítica
Para garantir uma vida útil de 25 anos, nossos engenheiros calculam dois valores-chave:
- RTS (Resistência à Tração Nominal): O ponto de ruptura final (ex.: 20 kN).
- MAT (Tensão Máxima Permitida): O limite de segurança operacional (geralmente 40% do RTS).
Se você usar um Cabo de curto vão (100m) Ao atravessar um rio (600 m), a carga de gelo no inverno excederá a MAT, causando tensão nas fibras e um aumento na perda de sinal (atenuação).
📊 Guia Rápido do Engenheiro: Selecionando o Modelo Certo
| Cenário do Projeto | Risco-chave | Solução recomendada |
|---|---|---|
| Distribuição urbana (10kV) Vão < 100m | Custo e Peso | Jaqueta única de PE (Leve) |
| Travessia de rio/vale Vão de 200m a 800m | Ruptura por tração | Jaqueta dupla PE (Alto RTS > 20kN) |
| Torres de alta tensão 110kV/220kV | Queima elétrica | Jaqueta AT (Anti-Tracking) (Essencial para a segurança) |
3. Não se esqueça do hardware: Amortecedores de vibração
Mesmo que o cabo seja perfeito, o vento pode danificá-lo. Vibração Eólica (Agitação de alta frequência) causa fadiga no ponto de suspensão.
Para vãos superiores a 100 metros, a ABPTEL recomenda sempre a instalação de... Amortecedores de vibração em espiral or Amortecedores Stockbridge para absorver essa energia e proteger a interface da braçadeira do cabo.
Tem dúvidas sobre o cálculo do seu RTS?
Não chute. Envie-nos o comprimento do vão, o nível de tensão e os dados meteorológicos locais (vento/gelo). Nossos engenheiros simularão a carga e recomendarão as especificações exatas.
