Cordons de brassage CPRI étanches compatibles JONHON pour FTTA | Interface fibre renforcée IP68 – ABPTEL

🛡️ Robustesse de qualité militaire

Cet assemblage est conçu pour répondre aux normes rigoureuses de Aéronautique et Défense Connectivité.
Une analyse profonde du cerveau JONHON (Série J599) interfaces, il offre une protection supérieure contre Chocs, vibrations et températures extrêmes par rapport aux connecteurs de télécommunications en plastique standard.

📊 Spécifications techniques

• Connectivité FTTA CPRI pour les RRU extérieures: L'interface renforcée réduit les épissures sur le terrain et accélère le déploiement des pylônes
• Réduire le risque d’« mauvais achat »: options de construction claires pour Interface↔Interface et Interface↔Déport LC déploiements
• Prêt pour la vérification: OS2 G657A1 par défaut, valeur par défaut LC/UPC, rapport de test IL d'usine disponible, cible jusqu'à IP68 une fois complètement connecté

🏗️ Applications critiques

Communications tactiques et d'urgence

Déploiement rapide sur le terrain lors d'opérations où le matériel est manipulé brutalement.

Industrie lourde (mines/pétrole)

Le boîtier métallique protège contre l'écrasement et les chocs dans les mines à ciel ouvert ou les plateformes pétrolières.

Systèmes 5G / Radar

Liaison haute fiabilité pour la transmission de signaux critiques.

⚠️ Vérification de compatibilité :

Veuillez vérifier si votre équipement nécessite Circulaire J599 (Métal) ou la PDLC rectangulaire (plastique) interface.
Cette page est destinée à Série circulaire robusteSi vous avez besoin d'une connexion PDLC standard, cliquez ici.

Description du produit

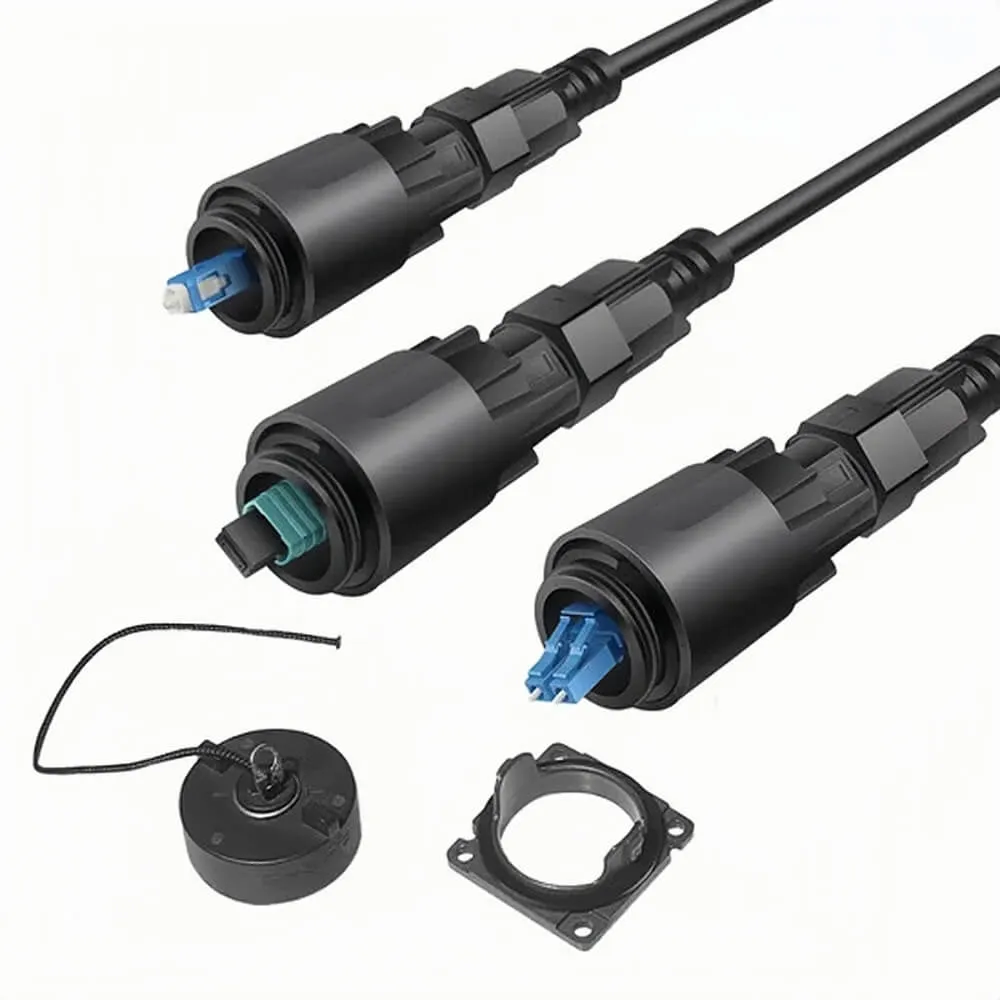

Cordons de brassage CPRI renforcés et étanches compatibles JONHON pour sites FTTA. Prend en charge les liaisons entre interfaces et les transitions duplex/fanout entre interfaces et LC utilisant la fibre OS2 G657A1, conçus pour une fiabilité en extérieur avec un indice de protection IP68 lorsqu'ils sont correctement connectés.

Les cordons de brassage CPRI étanches compatibles ABPTEL JONHON sont conçus pour les sites FTTA où la fiabilité du raccordement extérieur et la rapidité d'installation sont essentielles. L'interface renforcée utilise une structure de couplage étanche pour protéger les contacts optiques de l'eau, de la poussière et des vibrations lors du passage sur pylône. La conception est standardisée en deux options principales :Interface↔Interface pour les sauteurs d'extérieur et Interface↔LC duplex/fanout Pour les interventions de maintenance en intérieur, les techniciens peuvent réduire les risques liés aux reprises sur site et à l'approvisionnement. La configuration par défaut utilise OS2 monomode G657A1 et LC / UPC terminaisons, avec tests de perte d'insertion en usine et étiquetage/emballage optionnel pour correspondre aux processus de maintenance sur le terrain.

Points techniques essentiels

• Série / Interface : Interface fibre optique étanche renforcée compatible JONHON (FTTA)
• Principaux assemblages :
  • Interface ↔ Interface (pull d'extérieur)
  • Interface ↔ LC duplex / LC fanout (transition vers le rapiéçage en intérieur)
• Type de fibre (par défaut) : OS2 monomode, G657A1
• Face d'extrémité (par défaut) : LC / UPC (LC/APC en option)
• Options de nombre de noyaux : 2 cœurs (CPRI commun), 4 cœurs, MT multicœur (sur demande)
• Cible IP : jusqu'à IP68 une fois complètement connecté (La note finale dépend de la compatibilité des pièces et d'une installation correcte.)
• Options de veste : LSZH / TPU / PE (selon le projet)
• Options de diamètre extérieur du câble : dépendant du projet (modèles typiques de classe 5.0 / 7.0 mm disponibles)
• Température de fonctionnement: dépendant du projet (matériaux à large plage de températures disponibles sur demande)
• Personnalisation: longueur, longueur de dérivation, étiquetage, capuchons de protection, emballage, code-barres/QR, prise en charge du plan de routage
• Test: Rapport de test de perte d'insertion, inspection de la face d'extrémité disponible, test de continuité/polarité pour MT sur demande

Structure et principe

Cette série utilise un accouplement étanche renforcé Conception : l’interface de connexion intègre un système d’étanchéité et un capuchon de protection afin de préserver la propreté des faces optiques lors de la manipulation en extérieur. Le câble est pré-terminé et testé en usine, ce qui permet aux équipes sur le terrain de le connecter directement, sans avoir à effectuer d’épissure en hauteur.
Dans les déploiements FTTA classiques, l'interface renforcée est placée côté extérieur (côté tour), tandis que côté intérieur, elle utilise une interface renforcée. duplex LC ou sortie LC Pour le raccordement à une unité de distribution (DU/BBU) ou à un boîtier de distribution ODF/FTTA. Cette structure simplifie la maintenance car le point de démarcation (prise/adaptateur du panneau) reste accessible sans perturber le routage du signal sur la tour.

Compatibilité

Compatible avec les flux de travail et les panneaux de connectivité FTTA/RRU utilisés par :

• Ericsson
• Nokia
• Huawei
• ZTE

Remarque : l'interopérabilité réelle nécessite une correspondance famille de connecteurs, détrompage et genreVeuillez fournir votre échantillon/photo ou dessin d'accouplement actuel pour confirmation finale ; ABPTEL peut fournir un échantillon d'accouplement pour vérification.

QFP

1. S'agit-il d'une pièce originale de JONHON ?
   Cette page couvre JONHON Original Assemblages d'interface renforcés.
2. Quelles sont les deux configurations les plus courantes parmi lesquelles je devrais choisir ?
   La plupart des projets utilisent Interface↔Interface pour les sauteurs en extérieur, et Interface↔LC duplex/fanout pour la transition intérieure.
3. Polissage par défaut de la fibre et du connecteur ?
   La fibre par défaut est OS2 G657A1 et le polissage par défaut est LC / UPCLe système LC/APC est optionnel si votre norme l'exige.
4. Prenez-vous en charge les architectures multicœurs à 2 cœurs / 4 cœurs / MT ?
   Oui. Le protocole CPRI utilise généralement 2 cœurs ; les protocoles 4 cœurs et multicœurs MT sont disponibles en fonction de votre interface et de votre plan de routage.
5. Quel indice de protection IP pouvez-vous atteindre ?
   Cibler jusqu'à IP68 une fois complètement connectéLa note finale dépend de la compatibilité des pièces, du couple de serrage/verrouillage correct, de la gestion des capuchons et de la procédure d'installation.
6. Puis-je l'utiliser dans des centrales électriques ou dans des environnements extérieurs difficiles ?
   Oui, l'interface renforcée est conçue pour une utilisation en extérieur. Veuillez préciser la plage de températures, le matériau de la gaine (TPU/PE/LSZH) et les exigences mécaniques dans votre demande de devis.
7. Comment éviter de commander le mauvais type d'accouplement ?
   Veuillez confirmer : (a) le type de connecteur (fiche ou prise/adaptateur), (b) le détrompage, (c) le genre, (d) le nombre de conducteurs, (e) le type de connexion (LC duplex ou en éventail). Une photo du port de connexion existant est la solution la plus rapide.
8. Fournissez-vous des rapports de test ?
   Oui. Un rapport de test de perte d'insertion est disponible. Des images d'inspection des faces d'extrémité peuvent être fournies pour les lots de contrôle qualité.
9. Quelles sont les options d'étiquetage/d'emballage disponibles pour la maintenance sur le terrain ?
   Les étiquettes d'identification des câbles, les marqueurs thermorétractables, les codes-barres/QR, l'étiquetage des sacs/boîtes et l'emballage des kits peuvent être personnalisés pour les processus de votre site.
10. Que dois-je envoyer pour obtenir un devis rapide ?
    Utilisez la liste de contrôle de la demande de devis ci-dessous, en particulier le type d'accouplement, le détrompage, le nombre de fibres, la longueur, la gaine et les documents requis.

JListe de contrôle des demandes de prix de la série ONHON

1. Application : FTTA CPRI / Alimentation / Autre (préciser)
2. Interface site/équipement : Interface JONHON confirmée ? (photo ou numéro de pièce requis)
3. Configuration : JONHON↔JONHON / JONHON↔LC duplex / JONHON↔LC fanout
4. Fibre : OS2 G657A1 (par défaut) / G652D / autre
5. Polarité / nombre de fibres : duplex / autre
6. Face d'extrémité du connecteur : LC/UPC (par défaut) / LC/APC
7. Cible IP : IP68 (connecté) / autre exigence
8. Diamètre extérieur du câble et gaine : diamètre extérieur (mm), LSZH / PE / TPU, exigences UV
9. Liste des longueurs : (mètre) + quantité par longueur
10. Environnement d'exploitation : plage de températures, brouillard salin, vibrations, etc.
11. Étiquetage : étiquette contenant + position + code-barres/QR si nécessaire
12. Tests : IL/ORL, inspection de la face d’extrémité, format de rapport requis ?
13. Conditionnement : sachet individuel / plateau / bobine, exigences de marquage
14. Conformité : RoHS / REACH / autres
15. Conditions de livraison : délai de livraison requis + pays de destination

Vous ne savez pas quelle interface vous convient ? Consultez le guide de sélection
