Description

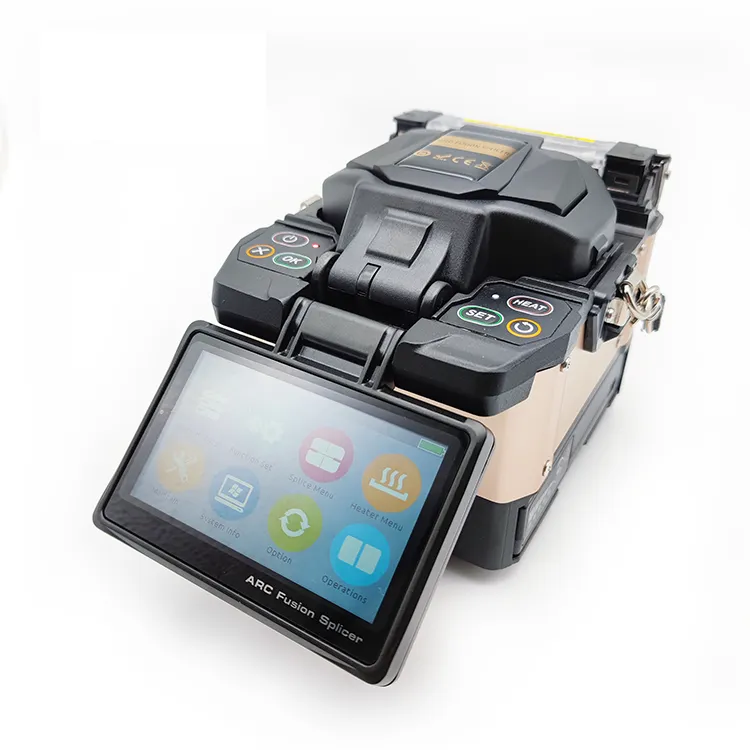

Machine de fusion de fibres optiques portable FTTH pour petits espaces | Soudeuse par fusion de fibres optiques | ABPTEL par ABPTEL.
Produit de qualité professionnelle pour les applications de télécommunications et de centres de données.
Spécifications techniques
| Type de moniteur principal | Technologie de base PAS |
| Dimension | 130L*155l*125H (pare-chocs en caoutchouc exclu) |
| Poids | 1750G (avec batterie) / 1370G (sans batterie) |
| Nombre de fibres | Single |
| Fibres applicables | SMF (ITU-T G.652) MMF (ITU-T G.651), DSF (ITU-T G.653), NZDSF (ITU-T G.655), BIF (ITU-T G.657), EDF |
| Fibre / câble compatible | Câble d'intérieur 0.25 – 3.0 mm |
| Longueur clivée | Diamètre : 0.125 – 1 mm / Longueur de clivage : 8-16 mm |
| Diamètre de revêtement | 80 – 150 µm |
| Mode d'épissage | 41 modes d'épissure prédéfinis, jusqu'à 100 modes. |
| Mode de chauffage | 5 modes de chauffage préréglés (20/30/40/50/60 mm), jusqu'à 100 modes. |
| Perte d'épissure typique | SM : 0.02 dB / MM : 0.01 dB / DS : 0.04 dB / NZDS : 0.04 dB / G.657 : 0.02 dB (Norme ITU-T) |
| Perte de retour | ≥ 60dB |
| Éclairage | LED blanches 3 |
| Temps d'épissage | Mode rapide : 6 s |
| Perte d'épissure estimée | Disponible |
| Longueur du manchon chauffant | 20 - 60 mm |
| Temps de chauffage | Temps de chauffe rapide : 13 s, temps de chauffe typique : 30 s |
| Stockage des résultats | 20 000 derniers enregistrements et 200 images |
| Test de tension | 1.96 - 2.25N |
| Condition d'utilisation | Altitude de fonctionnement : 0 à 5 000 m au-dessus du niveau de la mer, humidité relative de 0 à 95 %, température de -10 à 50 °C, vent maximal de 15 m/s. |
| Condition de stockage | Humidité relative de 0 à 95 %, -40 à 80 °C |
| Écran | Vision bidirectionnelle à 90°, écran couleur haute résolution de 4.3 pouces |
| Vue et grossissement des fibres | X, Y, XY, X/Y : Grossissement 380X |
| Alimentation | CA 150-250 V, 50 Hz, entrée CC 12-15 V |
| Nombre d'épissures/chauffage avec batterie | Batterie de 4800 mAh, autonomie typique de 230 cycles (fusion + chauffage) |
Fonctionnalité
- Épisseur de fusion de fibre optique
- Épisseur de fusion de fibre
- Colleuse Fusion
- Alignement de base
- Épisseur de fusion de fibre optique
Contactez ABPTEL pour les spécifications, les tarifs de gros et les solutions OEM.
