Comment le câble à fibre optique MTP/MPO débloque-t-il des solutions à fibre optique haute densité ?
Les racks des centres de données se remplissent rapidement. Chaque mois, je reçois des appels de responsables qui n'ont plus d'espaces U vides. La tension monte lorsqu'il faut ajouter hier de nouvelles liaisons 100 G et 400 G. J'ai ressenti la même douleur jusqu'à mon passage aux systèmes de liaisons haute densité MTP/MPO. Aujourd'hui, la pression est retombée et la croissance semble facile.

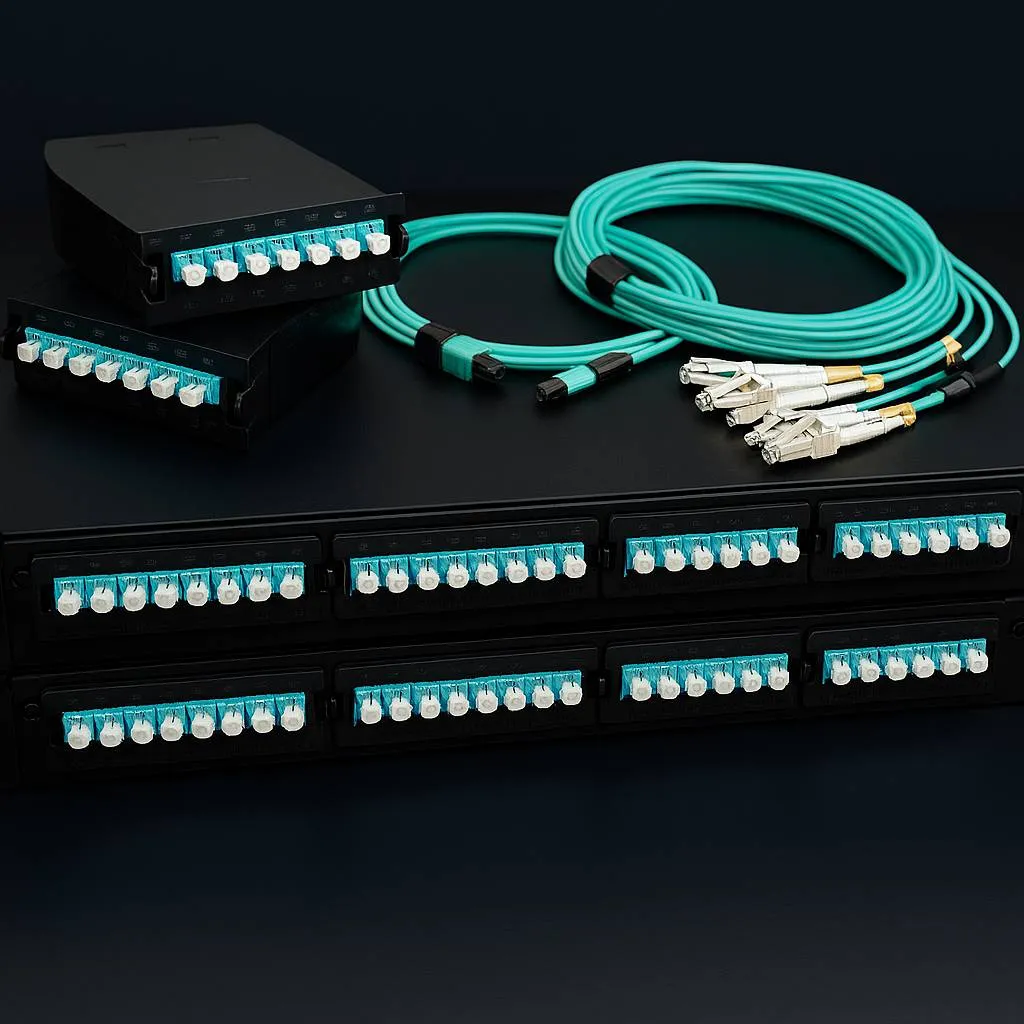

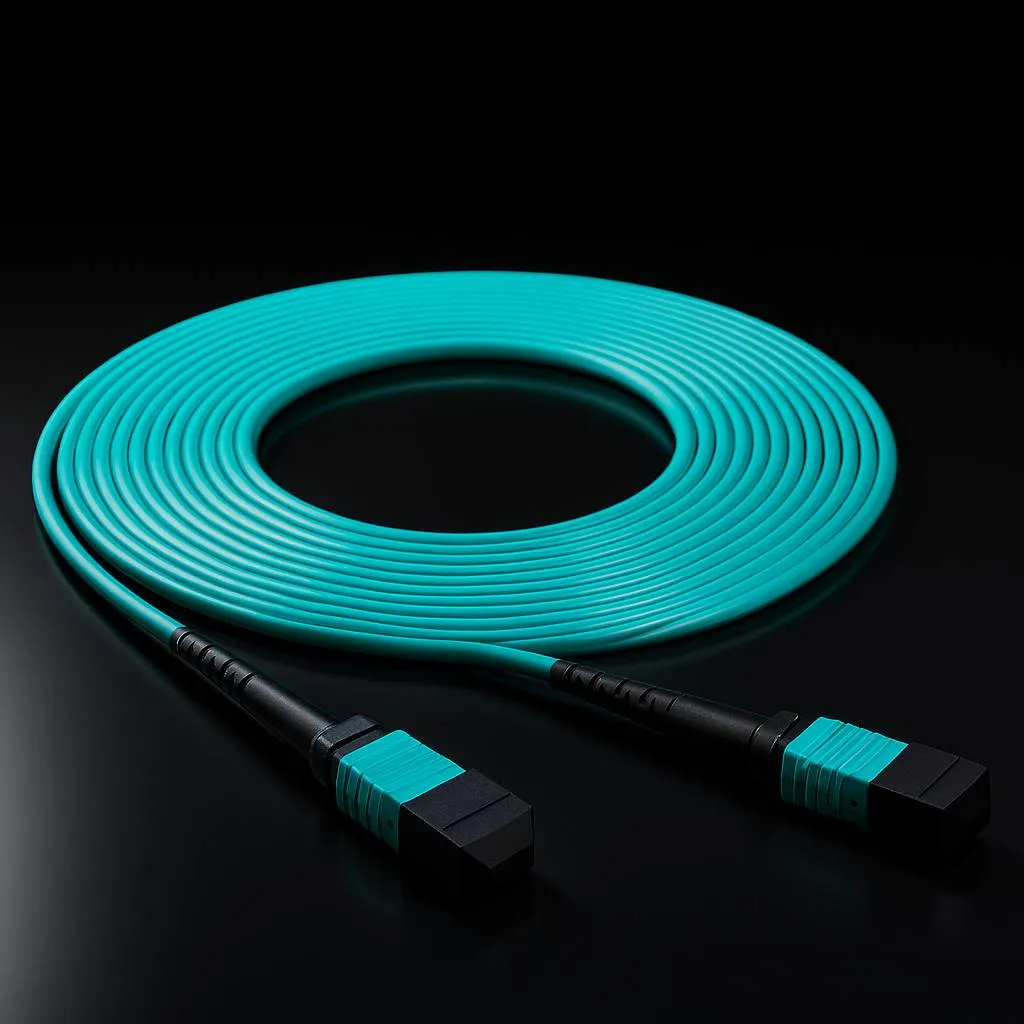

Pack de câbles à fibre optique MTP/MPO jusqu'à 144 fibres dans un seul connecteur1, me permettant de transformer quatre panneaux de brassage volumineux de 1 RU en une seule cassette élégante. Je libère de l'espace rack, je réduis le temps d'installation de 70 % et j'atteins mon objectif. cibles de perte d'insertion inférieures à 0.35 dB2—tout en gardant un flux d’air dégagé pour les serveurs.
Lors du premier déploiement d'une dorsale MTP, mon équipe s'inquiétait de la polarité, des budgets de perte et de la compatibilité entre les équipements Base-8 et Base-12. Nous avons appris vite, et je tiens à vous transmettre ce guide. Examinons les questions clés qui empêchent les ingénieurs de dormir.
Pourquoi le câblage haute densité est-il essentiel pour les centres de données modernes ?
Le trafic double, mais l'espace physique reste le même. Chaque unité de surface économisée en loyers représente de l'argent réel. Câblage haute densité résout ce problème d'espace et maintient la puissance et le refroidissement sous contrôle.
Les systèmes haute densité associent des fibres rubanisées, des connecteurs multifibres à emboîtement et des cassettes modulaires. Ensemble, ils multiplient par 3 à 5 le nombre de ports par unité de rack, réduisent le poids des câbles de près de 60 % et améliorent la circulation de l'air dans l'allée froide en réduisant leur encombrement.
Densité des ports par rapport à l'espace du rack
| Design | Fibres par RU | Liens typiques par rack | Espace économisé par rapport au duplex LC |
|---|---|---|---|
| Panneaux de brassage LC Duplex | 48 | 96 | de base |
| Cassette MTP Base-12 | 144 | 288 | × 3 |
| Cassette MTP Base-24 | 288 | 576 | × 5 |
Efficacité de refroidissement
Les serveurs chauds nécessitent une circulation d'air fluide. Des gaines plus fines réduisent les obstructions, ce qui réduit le temps de fonctionnement des unités CRAH. Dans mon laboratoire de Shenzhen, nous avons enregistré une Delta-T inférieur de 4 °C après avoir échangé les faisceaux LC contre des liaisons à ruban.
Gestion des câbles
- Les paquets plus fins se plient plus facilement.
- Les étiquettes restent visibles.
- Moyenne des déplacements, ajouts et modifications (MAC) 4 min par lien, pas 12.
Compromis de coûts
| Produit | Acompte ($) | OPEX sur cinq ans ($) | Note |
|---|---|---|---|
| LC traditionnelle | 1,200 | 6,500 | Heures de travail élevées |
| Système MTP | 1,700 | 3,100 | Main d'œuvre, économies d'énergie |
Je paie plus le premier jour, mais les directeurs financiers sourient lorsque le total sur cinq ans diminue de moitié.
Décodage des architectures MPO/MTP Base-8, Base-12 et Base-24 ?
Le nombre de bases est source de confusion, même pour les ingénieurs expérimentés. Huit, douze et vingt-quatre se distinguent chacun dans un cas d'utilisation différent. Choisir le mauvais nombre vous enferme dans des engrenages coûteux.
Base-8 allumettes Optique SR40 400 G/4 G3La base 12 domine l'ancien modèle 10 G SR, et la base 24 réduit considérablement le nombre de cassettes pour les structures massives de feuilles de spine. Le mélange de bases fonctionne, mais uniquement avec des ruptures planifiées et des cartes de polarité.
Tableau d'architecture Quick-Look
| Base | Fibres / Virole | Optique commune | Fibres utilisées | Fibres noires ? | Meilleur ajustement |
|---|---|---|---|---|---|
| 8 | 8 | 40 g/400 g SR4 | 8 | 0 | Parallèle à grande vitesse |
| 12 | 12 | 10 G SR | 10 | 2 | Rénovation de friches industrielles |
| 24 | 24 | 100 G DR | 24 | 0 | Feuille-épine hyperécailleuse |
Pourquoi la base 8 bat les break-outs pour 400 G

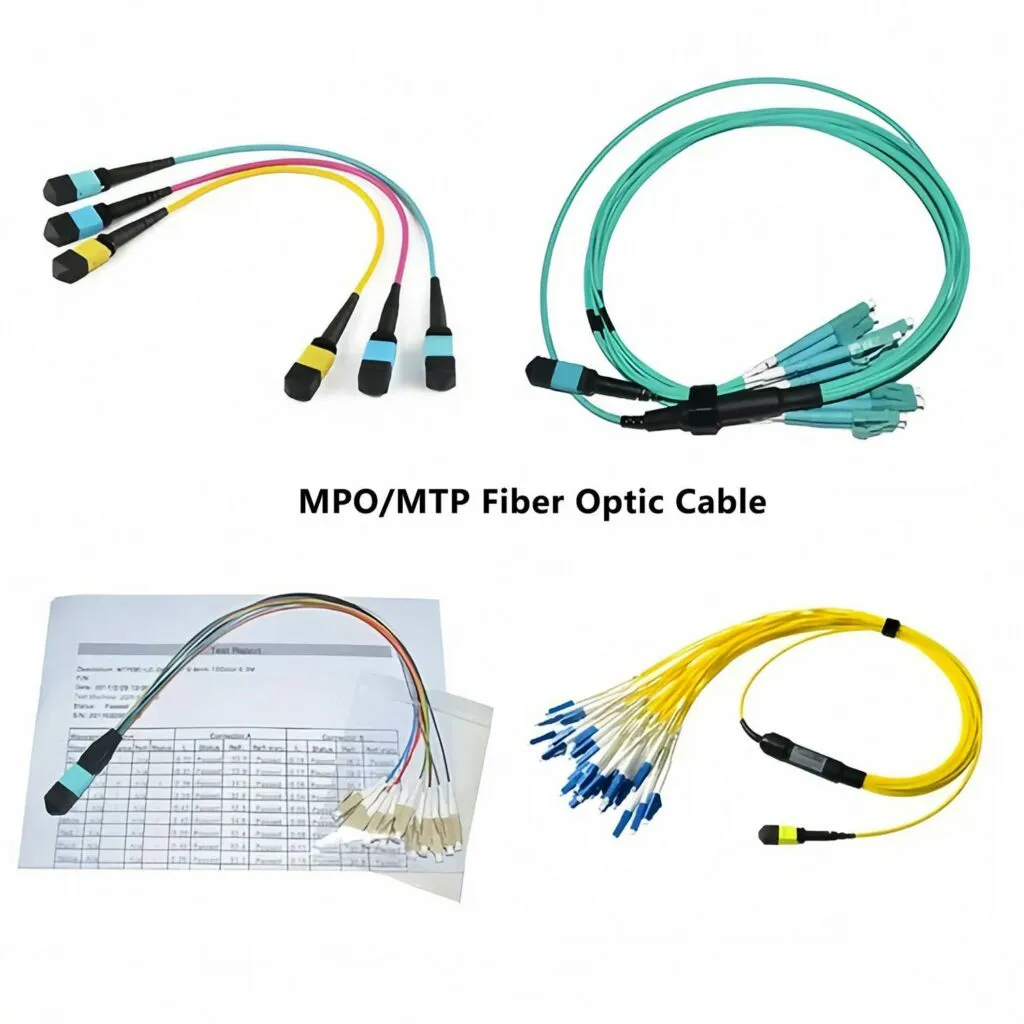

Utilisation de pluggables comme 400 G-SR4 quatre paires Tx/Rx[#link8]4Les troncs de base 8 s'alignent un à un, éliminant ainsi les fibres gaspillées et les câbles hydra encombrants.
Quand conserver la base 12
De nombreux étages d'entreprise utilisent encore des émetteurs-récepteurs 10 G SR dans leurs serveurs lames. Ils reposent sur des paires duplex et des cassettes Base-12 se divisant en six ports LC, ce qui est idéal pour les étages à vitesses mixtes.
Mise à l'échelle avec Base-24
Le Base-24 divise par deux le nombre de cassettes. Cela signifie moins de vis de panneau, moins de codes QR à scanner et des fenêtres d'installation plus courtes pendant les nuits de maintenance. Lors de ma dernière configuration sur site, nous avons patché 1,728 XNUMX fibres en moins de trois heures, un temps record pour mon équipe.
Matrice de décision
| Questionne toi | Choisissez Base-8 | Choisissez Base-12 | Choisissez Base-24 |
|---|---|---|---|
| Passer à 400 G ? | ✅ | - | ✅ |
| Conserver l’héritage 10G ? | - | ✅ | - |
| Besoin du nombre de panneaux le plus bas ? | - | - | ✅ |
Points de repère en matière de perte d'insertion : terminaison en usine ou sur le terrain ?
Les budgets de perte se réduisent à des vitesses plus élevées. Une seule ferrule défectueuse peut griller une liaison 100 G. J'ai un jour chassé les erreurs fantômes pendant deux jours ; la cause principale était un MPO poli à la main qui affichait 0.75 dB.
MTP terminé en usine5Les trunks conservent moins de 0.35 dB par paire accouplée, tandis que les kits MPO à terminaison sur site oscillent autour de 0.6 à 0.75 dB. Ce différentiel peut faire la différence entre un canal 800 G et un canal 1.5 G avec seulement XNUMX dB de tolérance totale.
Tableau de référence des pertes
| Méthode de résiliation | Perte d'insertion typique (dB) | Perte de retour (dB) | Répétabilité |
|---|---|---|---|
| Factory Elite® | 0.20 | ≥ 60 | ± 0.05 |
| Norme usine | 0.35 | ≥ 55 | ± 0.10 |
| Kit de polissage de terrain | 0.60-0.75 | ≥ 45 | ± 0.25 |
Pourquoi l'usine gagne
- Les plates-formes de polissage automatisées maintiennent la hauteur des fibres à ± 50 nm.
- Les interféromètres 3D signalent les décalages d'apex.
- Un test de traction à 20 N vérifie les liaisons époxy.
Cas d'utilisation de terminaison de champ
J'utilise toujours le MPO de terrain pour les réparations d'urgence. La vitesse prime sur la perfection lorsqu'une fibre noire coûte 500 $ par minute d'indisponibilité. Une bonne règle : limitez le MPO poli à la main aux champs de patch à l'intérieur d'un seul rack.
Calculateur de budget
| Segment de chaîne | que vous avez | IL par paire (dB) | Sous-total (dB) |
|---|---|---|---|
| Passage à la cassette | 1 | 0.35 | 0.35 |
| Cassette interne | 1 | 0.35 | 0.35 |
| Cassette vers serveur | 1 | 0.35 | 0.35 |
| Total | - | - | 1.05 dB |
En utilisant des pièces d'origine, je reste en dessous d'un budget de 1.5 dB pour le 400 G SR4. Avec des pièces de série, le total grimperait à 2.1 dB, soit au-dessus des spécifications.
Méthodes de polarité A, B et C : laquelle fonctionne le mieux pour Spine-Leaf ?
La polarité est à l'origine de la moitié des incidents que je rencontre. La méthode A inverse les paires, la méthode B les transfère directement, la méthode C les transfère à chaque duplex ; les nouvelles technologies les mélangent et les liaisons échouent.
Dans les tissus à dos plat, Méthode B6. se distingue par le fait que chaque trunk MTP reste direct. Tous les croisements se font dans les cordons de brassage ; l'ajout ou le déplacement de cassettes ne nécessite donc jamais de permutation de trunk.
Aide-mémoire sur la polarité
| Méthode | Câblage principal | Sexe de la cassette | Cordon de raccordement duplex nécessaire | Utiliser dans Spine-Leaf ? |
|---|---|---|---|---|
| A | Cheveux lisses | Touche haut/touche bas | A à A | Sometimes |
| B | Cheveux lisses | Clé en haut/clé en haut | A à B | Mieux |
| C | Paire inversée | Touche haut/touche bas | A à A | Rare |
Pourquoi la méthode B simplifie les MAC
Les serveurs changent chaque semaine. Avec la méthode B, n'importe quel tronc peut atterrir sur n'importe quelle cassette sans compter les broches. Les techniciens se contentent de réparer avec un câble A vers B et voient les voyants verts s'allumer.
Étapes de dépannage que je suis
- Vérifiez l'orientation des touches : les deux sont-elles en haut ? Bien.
- Scannez le QR sur le coffre pour confirmer la carte de polarité.
- Test OTDR ; attendez-vous à une perte d'épissure de 0.35 dB.
- Changez le genre du cordon de raccordement si le signal est absent.
J'ai réduit la panne moyenne liée à la polarité de 45 minutes à moins de 10 minutes après la normalisation sur la méthode B.
Tableau — Polarité vs. Application
| Type de tissu | Méthode recommandée | Note |
|---|---|---|
| Feuille-épine (Hyperscale) | B | Troncs droits, MAC rapide |
| Cadres de connexion croisée | A | Prise en charge semi-duplex plus simple |
| Entreprise IDF | C | Flips de paires hérités |
Comment pérenniser mon réseau avec MTP/MPO ?
Les vitesses passent de 100 G à 800 G, et la version 1.6 T est prévue. Je ne peux pas tout démonter à chaque mise à niveau. La pérennité est plus importante que les changements de chariot élévateur.
Utilisez des trunks à 16 et 24 fibres avec des ferrules Elite à faible perte, restez dans les cibles de 0.30 dB et choisissez la polarité de la méthode B. Ensuite, une seule dorsale gère les SR, DR et même les enfichables cohérents jusqu'à 2 km.
Choix du nombre de viroles
16 fibres s'alignent parfaitement avec 400 G DR4 et 800 G DR8. 24 maintiennent les portes ouvertes pour 1.6 T.
Qualité du connecteur
| Niveau | IL max. (dB) | Coût Prime | Quand choisir |
|---|---|---|---|
| Standard | 0.35 | de base | ≤ 100 G liens |
| Elite | 0.20 | + 12% | ≥ 400 G liens |
Support dorsal
Je spécifie maintenant OM4/OM5** multimode7 pour une portée courte et G.657.A2** monomode insensible aux courbures8 Pour les halls plus longs. Les deux résistent à des courbures de 7.5 mm derrière des plateaux encombrés.
Conclusion
Le câblage MTP/MPO haute densité devient exigu les centres de données en hubs évolutifs. En adaptant le nombre de bases aux types d'optiques, en insistant sur les liaisons raccordées en usine et en standardisant la polarité de la méthode B, j'augmente la capacité sans soucis ni pertes imprévues. Résultat : des déploiements plus rapides, des coûts d'exploitation réduits et un réseau prêt pour l'ère des 1.6 T. Que vous exploitiez un cloud hyperscale ou un FAI régional, la même stratégie s'applique : intégrez davantage de fibres par unité de rack, surveillez le budget de perte et planifiez la polarité une fois pour toutes pour éviter tout problème. Pour des conceptions sur mesure ou des assemblages OEM, contactez-moi à l'adresse Candy@abptel.com—Je partagerai des dessins, des rapports de test et des leçons tirées de centaines de déploiements en direct.
Confirme que les connecteurs MPO/MTP peuvent atteindre 144 fibres, les lecteurs ont donc confiance dans l'affirmation d'économie d'espace. ↩
Affiche les performances MTP Elite peaufinées en usine afin que les lecteurs voient que les chiffres de perte sont réalistes. ↩
Vérifie pourquoi Base-8 s'aligne avec l'optique SR4, aidant les ingénieurs à choisir la bonne architecture. ↩
Confirme la structure à quatre paires qui rend la base 8 efficace pour 400 G. ↩
Fournit la preuve que les terminaisons d'usine surpassent les kits de terrain, confirmant ainsi le tableau de référence. ↩
Fournit aux lecteurs un guide de polarité détaillé afin qu'ils évitent les erreurs de câblage. ↩
Explique les mises à niveau de la bande passante et de la portée, aidant les lecteurs à pérenniser les liens. ↩
Les détails plient les spécifications afin que les lecteurs comprennent la revendication de 7.5 mm. ↩
