Beschreibung

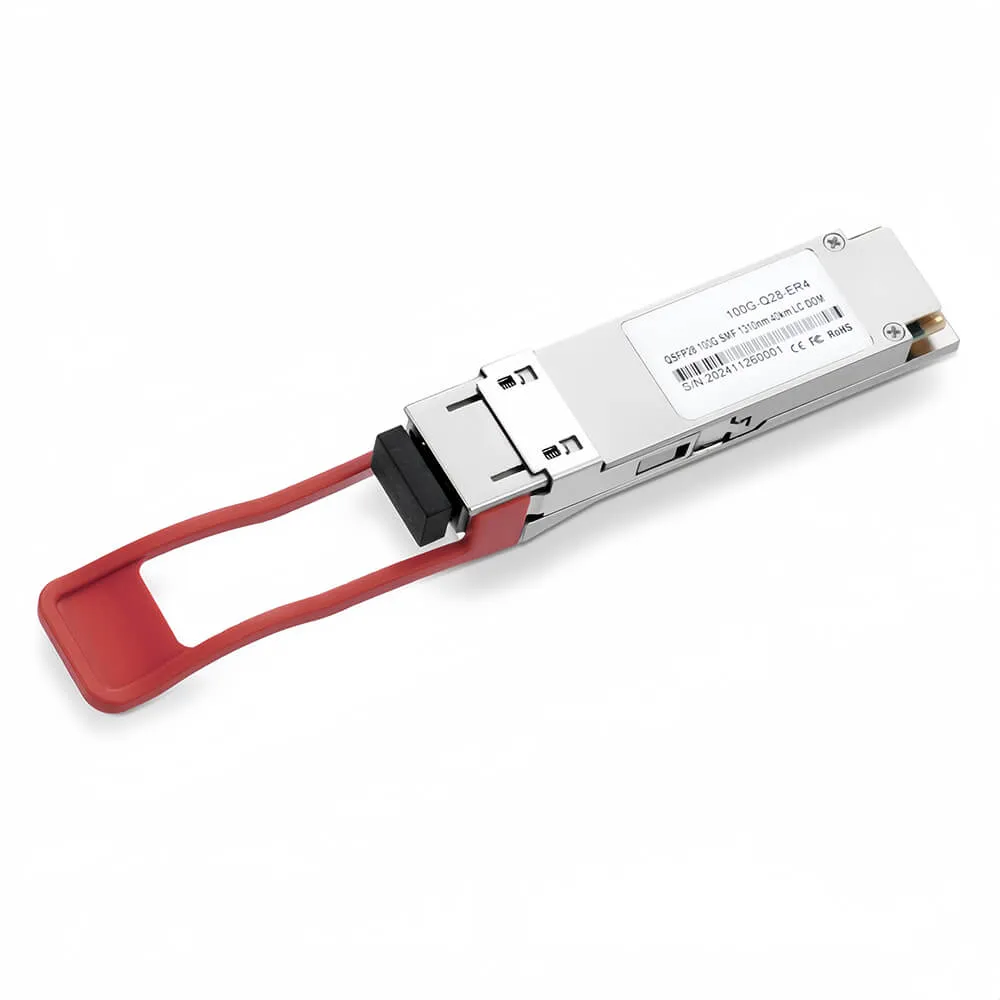

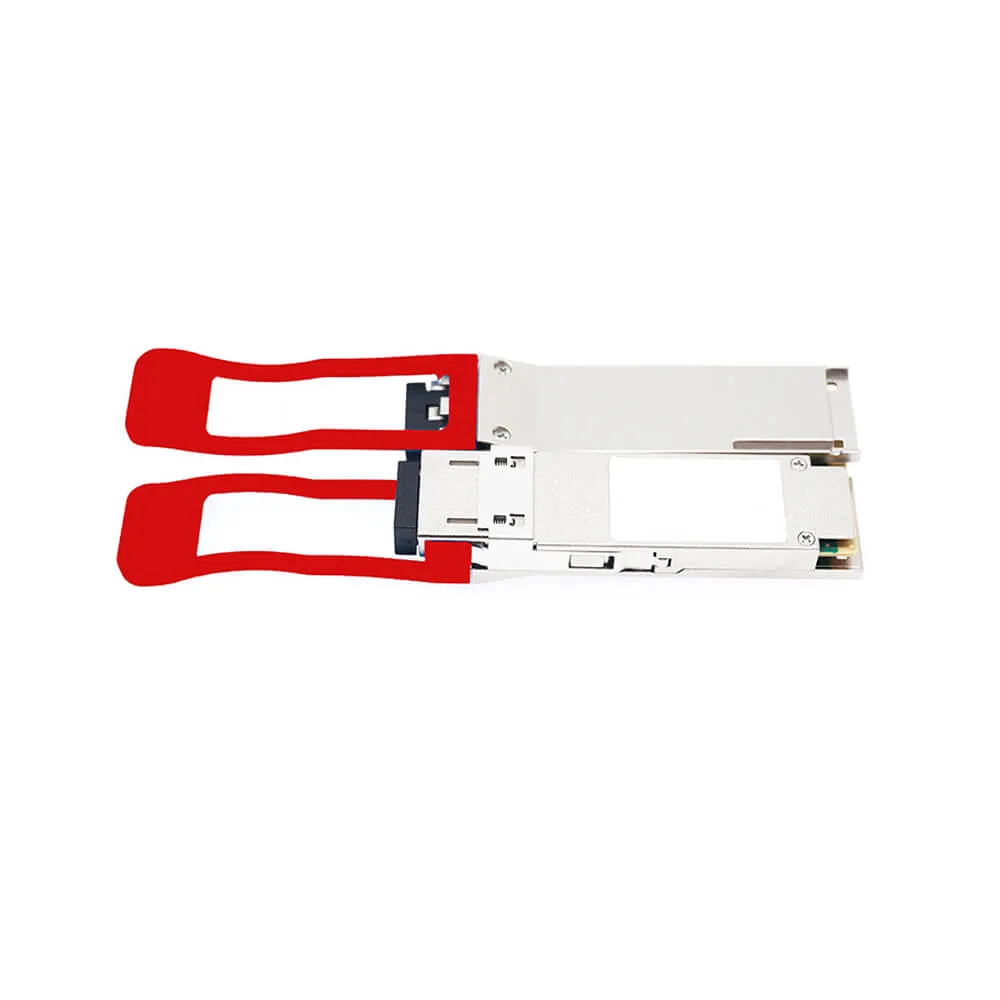

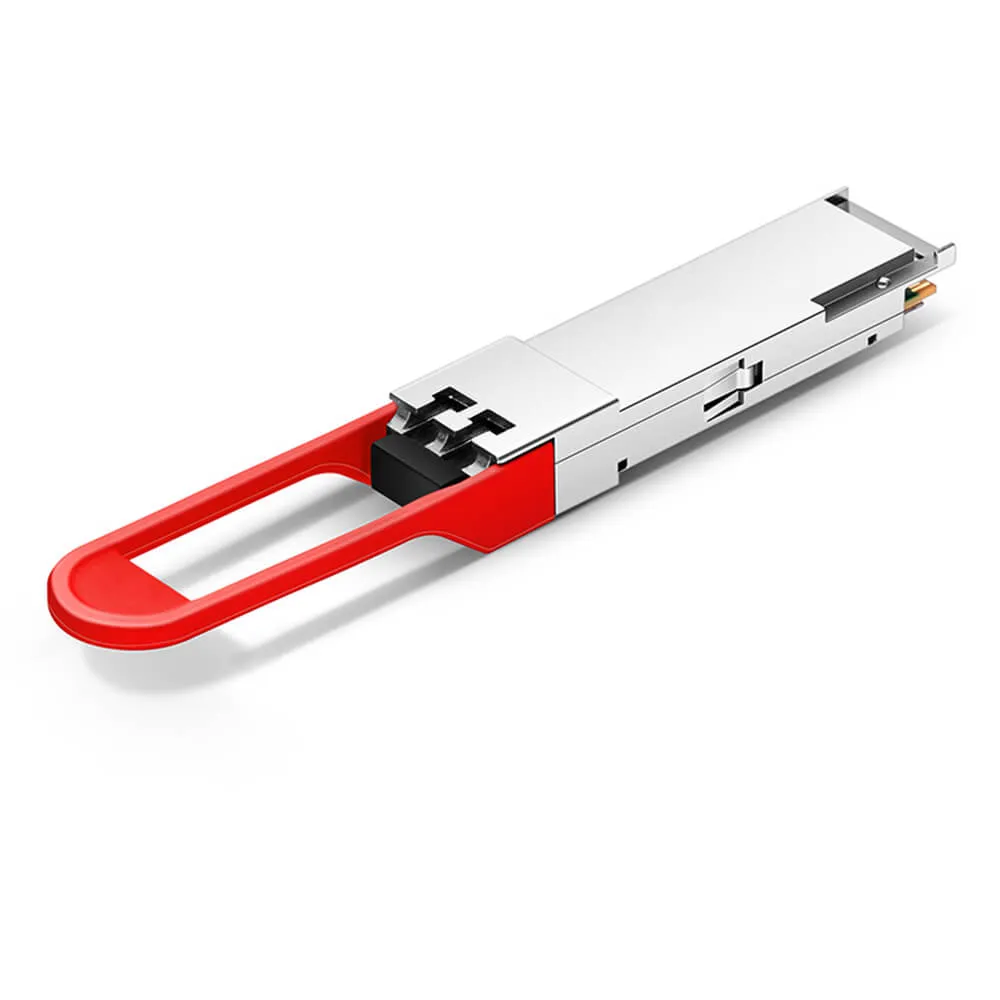

Das ABPTEL QSFP-100G-ER4 optisches Transceiver-Modul ist konzipiert für 100-Gb/s-Ethernet-Anwendungen, bietet zuverlässige Fernübertragung bis zu 40 Kilometer über Singlemode-Glasfaser (SMF).
Vollständig konform mit der 100GBASE-ER4 Lite-StandardDas Modul wandelt vier Spuren elektrischer Signale mit 25 Gb/s in vier optische LAN-WDM-Signale um, die dann in einen einzigen optischen Kanal mit 100 Gb/s gemultiplext werden. Auf der Empfängerseite führt es den umgekehrten Prozess durch und demultiplext den 100 Gb/s-Eingang in vier elektrische Kanäle mit 25 Gb/s.

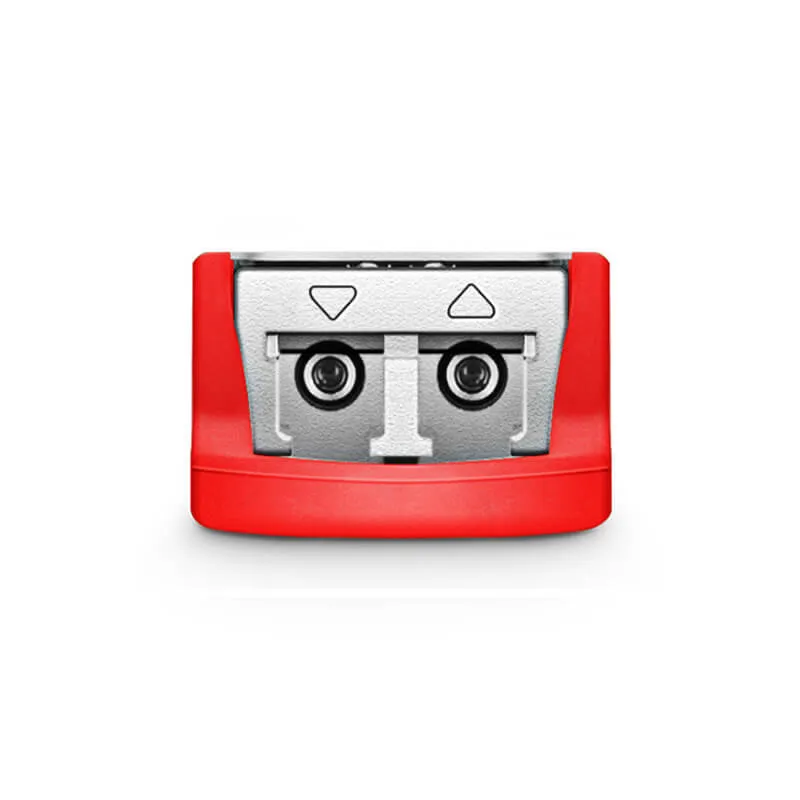

Betrieb bei a 1310 nm Wellenlänge und ausgestattet mit Duplex-LC-Stecker, das QSFP28-100G-ER4-Modul bietet außergewöhnliche optische Leistung und Energieeffizienz mit ≤4.5 W Stromverbrauch. Es integriert Digitale Diagnoseüberwachung (DDM/DOM) zur Echtzeitüberwachung von Parametern wie Temperatur, optischer Leistung und Spannung, wodurch die Netzwerkzuverlässigkeit verbessert wird.
Dieses Modul ist ein ideale Lösung für Metronetze, Weitverkehrsnetze (WANs), Telekommunikations-Backbones und große Rechenzentren, die Hochgeschwindigkeitsverbindungen über große Entfernungen erfordern.
Spezifikationen
| Parameter | Normen |
|---|---|
| Formfaktor | QSFP28 |
| Max. Datenrate | 103.125 Gbps |
| Wellenlänge | 1310nm |
| Medien | SMF (Singlemode-Faser) |
| Anschluss | Duplex-LC |
| Maximaler Kabelabstand | 40 km |
| Sendertyp | LWDM EML |
| Empfängertyp | APD |
| TX-Leistung | -2 ~ 6.5 dBm |
| Empfänger-Empfindlichkeit | <-18 dBm |
| Elektrische Modulation | 4x 25.78 Gb/s NRZ |
| Optische Modulation | 4x 25.78 Gb/s NRZ |
| Energieverbrauch | ≤ 4.5 W |
| CBit-Fehlerverhältnis (BER) | 1.00E-12 |
| Temperaturbereich | 0 ~ 70 °C (32 ~ 158 °F) |
| Luftfeuchtigkeit bei Betrieb | 5 85% ~% |
| Host-FEC | Unterstützt |
| Protokolle | QSFP28 MSA, SFF-8636, SFF-8665, IEEE 802.3bm, RoHS |
| Anwendung | 100G Ethernet, Metro-Netzwerke, WANs, Telekommunikations-Backbone |
Wesentliche Vorteile
- Große Reichweite: Unterstützt 100G-Übertragung bis zu 40 km über SMF.
- Hohe Kompatibilität: Vollständig Cisco-kompatibel, entspricht den Standards IEEE 802.3bm und QSFP28 MSA.
- Überlegene Optik: Die LAN-WDM-Technologie sorgt für eine stabile Übertragung über große Entfernungen.
- Energy Efficient: Niedriger Stromverbrauch ≤ 4.5 W für geringere Betriebskosten.
- Verbesserte Zuverlässigkeit: Integriertes DOM für Echtzeitüberwachung und Fehlerbehebung.
- Vielseitige Anwendungen: Ideal für Rechenzentren, WAN, MAN und Telekommunikations-Backbone-Netzwerke.
