ABPTEL ADSS Glasfaserkabel – Kurze Spannweite 100 m, einfacher PE-Mantel, lose Ader (12–144F)
Übersicht
ABPTEL Kurzspannweite (100 m) Einfachmantel-ADSS-Glasfaserkabel ist dafür konzipiert Luftverteilungsnetze Wo es auf kompakte Größe, geringes Gewicht und schnelle Verlegung ankommt. ADSS-Kabel (All-Dielectric Self-Supporting) sind stark genug, um sich selbst zwischen Masten zu tragen. ohne metallische ElementeDadurch eignet es sich für Telekommunikationsstrecken und viele Stromleitungskorridore, bei denen ein dielektrisches Design erforderlich ist.

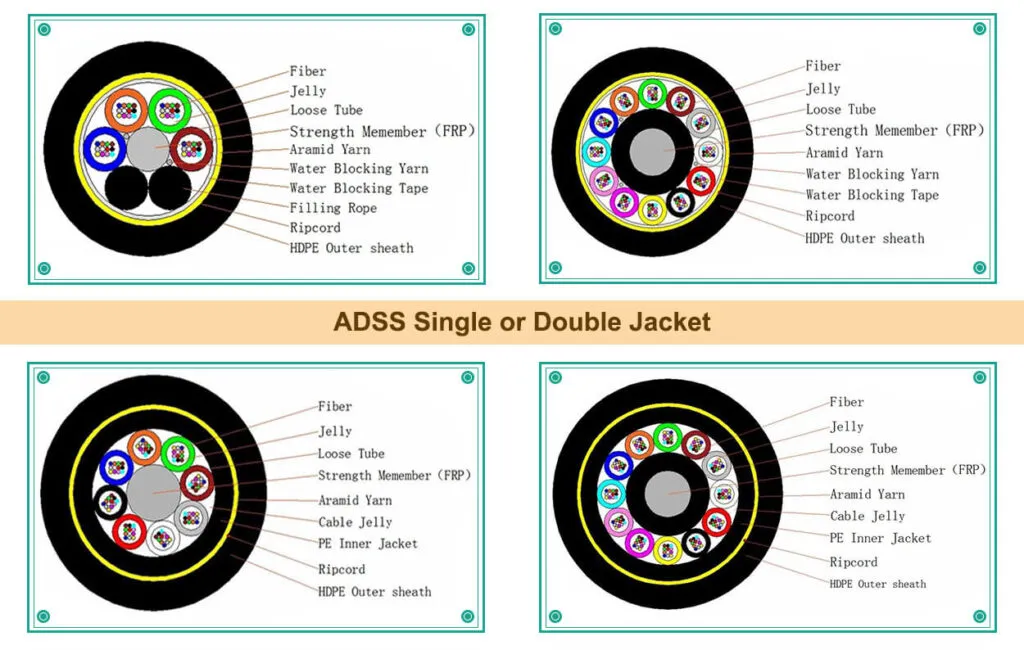

Dieses Modell verwendet ein Bündelader-Konstruktion: 200µm/250µm Fasern werden platziert in PBT-Rohre mit hohem Modul, gefüllt mit wasserfestes Geldann gestrandet in der Nähe eines Zentrales Festigkeitselement aus Faserverbundwerkstoff (FRP, faserverstärkter Kunststoff). um einen stabilen, runden Kabelkern zu bilden. PE-Innenbettung / Kernmischung wird angewendet, gefolgt von Aramidgarn-Zugglieder. Schließlich a einlagiger PE-Außenmantel vervollständigt das Kabel und ergibt eine leichte Konstruktion, die für kurze Spannweiten optimiert ist.
Warum sollte man sich für ein ADSS mit kurzer Spannweite (100 m) entscheiden?
Kurzspann-ADSS ist die bevorzugte Option für FTTH-Letzte-Meile und Stadtverteilung wo:
- Die Pfosten sind kleiner (Holz / Beton) und Die Lastreserve ist begrenzt
- Kabeltrassen erfordern häufige Abfälle und Verzweigungen
- Du willst ein kostengünstige Alternative zu Freileitungen mit Tragseilen
- Das Ziel ist schnelle installation mit reduzierter Hardwarekomplexität
Typische Anwendungen
- FTTH-Zugangs- und Verteilungs-Glasfaserkabelrouten
- Städtische Freileitungsnetze für Telekommunikation
- Verbindungen zwischen Campus und Industriepark
- Luftverbindungen zwischen Gebäuden (wo Spannweite und Belastung kontrolliert werden)
Engineering & Compliance
ABPTEL entwirft ADSS durch Abgleich Spannweite + RTS + MAT + Spannungspegel + lokales Klima (Wind/Eis) und Montageart. Bei Konstruktionen mit kurzen Spannweiten hat die Aufrechterhaltung der Wind- und Eisbeständigkeit Priorität. sichere mechanische Spielräume unter Beibehaltung Kabelaußendurchmesser und geringes Gewicht für einfachere Handhabung und geringere Belastung der Stange.
Wenn Sie Ihre Spannkarte, Wind-/Eisanforderungen und ZielfaserzahlWir werden Ihnen die empfohlene RTS/MAT-Konfiguration und ein passendes Datenblatt zur Verfügung stellen.
Faseroptionen
- Einzelmodus: G.652.D (am häufigsten verwendet), G.657A1 (biegungsunempfindliche Varianten verfügbar)
- Multimode-: OM2 / OM3 / OM4 (auf Anfrage)
Verpackung und Versand
- Standard Lieferung: 3 km oder 4 km pro Trommel (Toleranz gemäß Produktionsstandard)
- Trommelgröße und -länge können an Ihre Projektlogistik angepasst werden.
Datenblatt anfordern / Angebot anfordern
Um die zu erhalten Datenblatt PDF, VersuchsplanUnd eine ZitatBitte kontaktieren Sie ABPTEL mit folgender Angabe:
- Faseranzahl (z. B. 24F / 48F / 96F / 144F)
- Spannenanforderung (bestätigen) 100m oder geben Sie die Routendetails an)
- Lokales Klima (Windgeschwindigkeit, Eislast)
- Bevorzugter Fasertyp (G.652.D oder G.657A1)
- Erforderliche Normen/Zertifikate für Ihren Markt
Spezifikationen
| ABPTEL Short Span ADSS – Wichtigste Spezifikationen | |
|---|---|
| Kabeltyp | ADSS (vollständig dielektrische Selbststützung), lose Aderlitze |
| Anwendung | Kurzstrecken-Luftverteilung / FTTH-Zugang |
| Spannweite | Bis zu 100m (typische NESC-Auslegungsbedingungen) |
| RTS (Nennzugfestigkeit) | 6.8KN (typisches Design; konfigurierbar) |
| MAT (Maximal zulässige Spannung) | 2.7KN (≈40 % der RTS; typisches Design; konfigurierbar) |
| Faserzahl | 12–144 Fasern (gängige Bauweise); andere Faseranzahlen auf Anfrage erhältlich |
| Fiber | Einzelmodus G.652.D (Standard); G.657A1 verfügbar |
| Faserbeschichtung | 200µm oder 250µm |
| Lose Tube | PBT, gelgefüllte wasserblockierende Verbindung |
| Zentrales Stärkemitglied | Faserverstärkter Kunststoff (FRP), dielektrischer |
| Stärkemitglied | Aramidgarnverstärkung |
| Außenhülle | PE / HDPE (Schwarz) |
| Kabel-Außendurchmesser (typisch) | ≈ 10.7 ± 0.5 mm (variiert je nach Faseranzahl/Design) |
| Kabelgewicht (typisch) | ≈ 85 ± 5 kg/km (variiert je nach Ausführung) |
| Umgebungstemperaturbereich | -20 °C bis +65 °C (optional -40 °C bis +70 °C auf Anfrage) |
| Dämpfung (SM Typisch) | ≤0.36 dB/km bei 1310 nm; ≤0.22 dB/km bei 1550 nm |
| Wasserblockierung | Gelgefüllte lose Schläuche + wasserundurchlässiges Klebeband (nach Bedarf) |
| Standard Trommellänge | 3 km oder 4 km pro Trommel (anpassbar) |
Wesentliche Vorteile
- Speziell für kurze Spannweiten von 100 m entwickelt: optimiert für FTTH-Zugang und städtische Verteilungsrouten
- Einzeljacke, leichtes Design: reduziert die Wind-/Eislast auf kleine Masten und vereinfacht die Handhabung
- Volldielektrische Konstruktion: Keine metallischen Elemente; geeignet für gemischte Telekommunikations-/Stromkorridore
- Wasserblockierendes Gel in losen Tuben: stabile Leistung für Außenluftumgebungen
- Festigkeitsverstärkung durch Aramidgarn: zuverlässige Zugfestigkeit ohne Tragdraht
- Ingenieurfreundliche Auswahl: Span + RTS + MAT klar spezifiziert für Beschaffungsvertrauen
- Anpassbar: Faseranzahl, Fasertyp (G.652.D / G.657A1), Trommellänge und mechanische Konstruktion pro Route
FAQ
Worin besteht der Unterschied zwischen ADSS mit kurzer und langer Spannweite?
Kurzspannige ADSS-Systeme sind für geringere Mastabstände (typischerweise bis zu 100–150 m) ausgelegt, wobei Leichtbauweise und reduzierte Belastung im Vordergrund stehen. Langspannige ADSS-Systeme verwenden hochfeste Konstruktionen (höhere RTS/MAT-Werte und oft andere Mantel-/Festigkeitskonfigurationen), um höhere mechanische Belastungen aufzunehmen.
Warum sind RTS und MAT beim Kauf von ADSS wichtig?
Die Nennzugfestigkeit (RTS) gibt die mechanische Belastbarkeit des Kabels an, während die maximal zulässige Zugkraft (MAT) die sichere Betriebsspannung bei Installation und Betrieb definiert. Diese Werte beeinflussen direkt die Realisierbarkeit der Spannweite und die Langzeitstabilität.
Ist PE-Schlauch für die Installation von Außenantennen geeignet?
Ja. PE/HDPE-Außenmäntel werden häufig für Freileitungsstrecken im Außenbereich verwendet. Befindet sich Ihre Trasse in der Nähe von Umgebungen mit höheren elektrischen Feldern oder starker Verschmutzung, sollten Sie stattdessen einen AT-Mantel (Anti-Tracking) in Betracht ziehen.
Welche Fasertypen kann ABPTEL für dieses ADSS liefern?
Gängige Ausführungen verwenden G.652.D Singlemode. G.657A1 (biegeunempfindlich) ist ebenfalls erhältlich, Multimode-Optionen sind auf Anfrage verfügbar.
Können Sie das Design an meine örtlichen Wind-/Eisbedingungen anpassen?
Ja. Bitte geben Sie die benötigte Spannweite, Windgeschwindigkeit, Eislast und Faseranzahl an. ABPTEL empfiehlt Ihnen ein passendes RTS/MAT-Design und stellt Ihnen das Datenblatt sowie den Testplan zur Verfügung.
